ลักษณะการเชื่อมต่อสัญญาณ 4 - 20 mA

ลักษณะการเชื่อมต่อสัญญาณ 4 - 20 mA

ข้อดีของสัญญาณ 4 - 20 mA

1. สัญญาณลูปสามารถจ่ายไฟให้กับอุปกรณ์ระยะไกลได้โดยใช้พลังงานจากคอนโทรลเลอร์ทำให้ไม่จำเป็นต้องเดินสายไฟ ผู้ผลิตเครื่องมือวัดจำนวนมากผลิตเซ็นเซอร์ 4 - 20 mA ซึ่งเป็น “ขับเคลื่อนลูป”

2. ความแม่นยำของสัญญาณไม่ได้รับผลกระทบจากแรงดันตกในสายไฟที่เชื่อมต่อถึงกัน

3. ประหยัดงบประมาณในการเดินสาย เนื่องจากสัญญาณ 4 - 20 mA สามารถรส่งทั้งสัญญาณและไฟเลี้ยงเครื่องมือวัดไปด้วยกันโดยใช้สายไฟเพียงแค่ 2 เส้น ซึ่งปกติจะต้องใช้สายไฟถึง 4 เส้น (ไฟเลี้ยง 2 เส้น และสัญญาณ 2 เส้น)

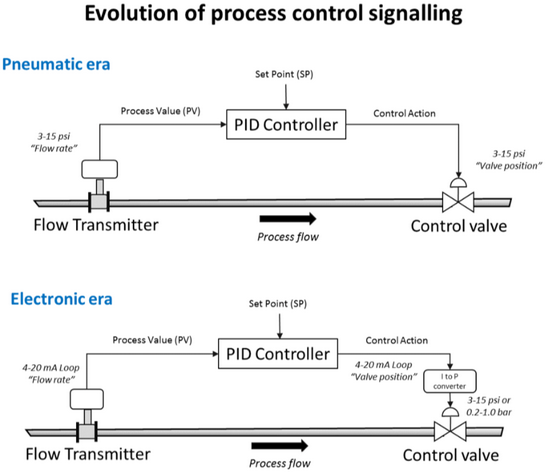

4. Loop powered “I ถึง P” (กระแสถึงความดัน) คอนเวอร์เตอร์สามารถแปลงสัญญาณ 4 - 20 mA เป็นเอาท์พุทนิวเมติก 3 - 15 psi สำหรับวาล์วควบคุม ตัวอย่างดังรูปข้างบน

5. ที่ต้องใช้สัญญาณ 4 - 20 mA เพราะว่าถ้าเกิดสัญญาณที่ได้รับเป็น “0 mA” ฝั่งจอแสดงผลจะได้ทราบว่า “สายสัญญาณอาจจะขาด” หรือ “อุปกรณ์เครื่องมือวัดอาจจะมีปัญหา” เป็นต้น
