TF96: Thermocouple To Frequency

- Interface to PLC digital input

- Programmable range

- Linearized output

- Isolation of input, output and power supply

- Cold junction compensation

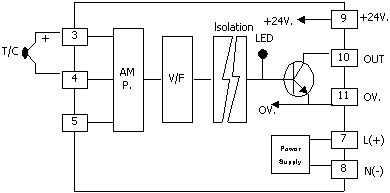

            Thermocouple To Frequency TF96 เป็นอุปกรณ์ที่ช่วยให้ PLC สามารถรับค่าอุณหภูมิจาก Thermocouple Sensor ได้ โดยไม่ต้องใช้ Analog Input Channel การเปลี่ยนค่าอุณหภูมิเป็นสัญญาณความถี่ป้อนให้ PLC ทาง Digital Input ของ PLC แล้วใช้ High Speed Counter ของ PLC วัดความถี่ของสัญญาณ ซึ่งค่าความถี่ที่ได้จะแปรผันตามอุณหภูมิ TF96 นี้มีประโยชน์ ช่วยให้ Micro PLC ซึ่งปรกติรับได้แต่สัญญาณ Digital Input สามารถรับสัญญาณอุณหภูมิจาก Thermocouple ได้

Specifications

Thermocouple Input

Number of channel:

1 Channel

Input type:

Thermocouple

Input range:

Type J (0 to 800 °C)

Type K (0 to 1200 °C)

Type L (0 to 600 °C)

Type R (0 to 1700 °C)

Type S (0 to 1700 °C)

Type T ((-)200 to 200 °C)

Cold junction compensation:

0 to 50 °C

Burn out thermocouple:

Upscale drive standard

Linearity:

< ± 0.2% of span

Digital Output

Number of Channel:

1 Channel

Output Type:

NPN open collector

I/O Mode:

Pulse Output

Pulse Frequency:

0 KHz to 5 KHz

Isolation voltage:

500 VAC (1 min.) between input, output, power supply

Power Requirements

Power Supply:

100, 110, 220 VAC

24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Construction:

Plug-in 11 pins socket

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Thermocouple type, Input range, Output, Power supply
Example TF96/Type K/0-400°C/0KHz-5KHz/220VAC
Packagelist

Package Checklist

1. TF96

Downloads
Datasheet:
application/pdf iconTF96 Specification.pdf
