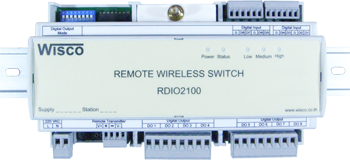

RDIO2100: Remote Wireless Switch
- Control 8 Digital Input / Output

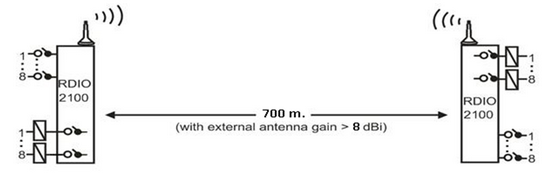

- Long Distance 700 m. - No Wiring (RF Link) |
Remote Wireless Switch RDIO2100 เป็นอุปกรณ์ที่ใช้ควบคุม Switch จำนวนมากเพื่v ปิด-เปิด อุปกรณ์ไฟฟ้าซึ่งอยู่ในระยะไกลผ่านทางสัญญาณวิทยุ ช่วยให้ประหยัดค่าใช้จ่ายในการเดินสายและติดตั้ง

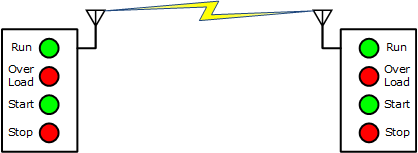

การทำงานของ RDIO2100 คือ เมื่อ RDIO2100 ตัวต้นทางช่องที่ Di1 “ON” ทำให้ RDIO2100 ตัวปลายทางช่อง Do1 “ON”

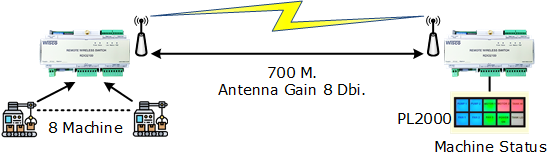

แสดงสถานะการทำงานของเครื่องจักรผ่าน PL2000

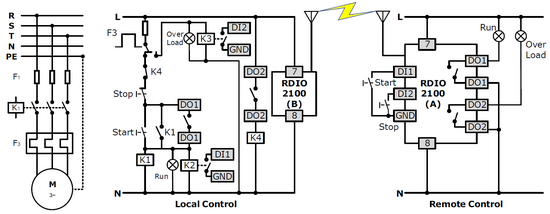

Remote Motor Control Application (4 Sets Max.)
หมายเหตุ เมื่อเปิดเครื่องไฟ Power จะติดและ RDIO2100 จะพยายามติดต่อกับปลายทางจะสังเกตจากไฟ Status จะกระพริบและรอการตอบกลับจากปลายทาง ถ้าติดต่อกันไม่ได้จะกระพริบช้า ถ้ามีการตอบกลับจะกระพริบเร็ว
DIP Switch 1 | Last Status Mode |
OFF | Digital Output OFF |
ON | Hold Digital Output |
มีการตั้งค่า 2 อย่างที่จำเป็นต่อการใช้งาน
-
สถานะของ DO ในกรณีที่ไม่สามารถสื่อสารกันได้
- การหน่วงเวลารอการตอบจากปลายทางซึ่งจะเป็นตัวบอกว่า RDIO2100 ไม่สามารถติดต่อกันได้ ตัวอย่างเช่น ตั้งไว้ที่ 5 Sec หลังจากที่ต้นทางติดต่อไปยังปลายทางภายในเวลา 5 Sec ถ้าไม่ได้รับการตอบจะถือว่าไม่สามารถติดต่อกัน การเลือกค่าหน่วงเวลาขึ้นอยู่กับสิ่งแวดล้อมของการติดตั้ง การตั้งค่าทั้งสองทำได้โดย DIP ตามตาราง
Delay Time (Sec.) | DIP Switch 4 | DIP Switch 3 | DIP Switch 2 |
5 | OFF | OFF | OFF |
10 | OFF | OFF | ON |
15 | OFF | ON | OFF |
20 | OFF | ON | ON |
25 | ON | OFF | OFF |
30 | ON | OFF | ON |
35 | ON | ON | OFF |
40 | ON | ON | ON |

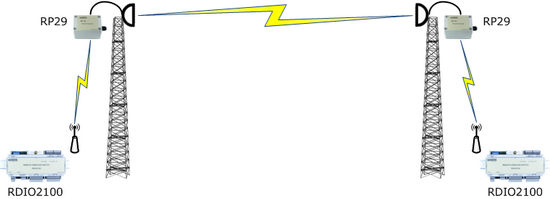

เพื่อให้การทำงานของ Wireless Switch เหมาะสมกับระบบที่ใช้งานมากที่สุด ดังนั้นจึงสามารถกำหนดเวลาในการส่งข้อมูลซ้ำของ Wireless Module ได้ ซึ่งค่านี้จะสัมพันธ์กับจำนวนของ Repeater ที่ใช้ภายในระบบ โดยกำหนดค่าได้จาก DIP Switch 6, 7 และ 8 ดังนี้
Dip Switch | จำนวน Repeater | ||
6 | 7 | 8 | |
OFF | OFF | OFF | 1 |
ON | OFF | OFF | 2 |
OFF | ON | OFF | 3 |
ON | ON | OFF | 4 |
OFF | OFF | ON | 5 |
ON | OFF | ON | 6 |
OFF | ON | ON | 7 |
ON | ON | ON | 8 |
*** ในการณีที่ไม่มี Repeater อยู่ในระบบให้กำหนด DIP Switch 6, 7 และ 8 เป็น OFF
