DP20: Digital Process Indicator

- 3 ½ digits LED display

- Adjustable display scaling

- 24 VDC supply for 2-wire transmitter

- 4-20 mA, 0-10 VDC Analog output (Optional)

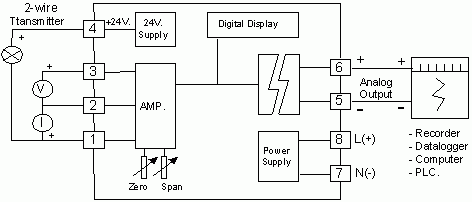

            Digital Process Indicator DP20 เป็นอุปกรณ์ที่รับสัญญาณ Standard Current หรือ Voltage มาแสดงค่าเป็นตัวเลข Scale ของการแสดงผลสามารถปรับให้แสดงค่าตาม Scale ที่จะใช้งาน และมี 24 VDC Power Supply สำหรับจ่ายให้อุปกรณ์ภายนอก เช่น 2-Wire Transmitter



วิธีการ Set Digital Display

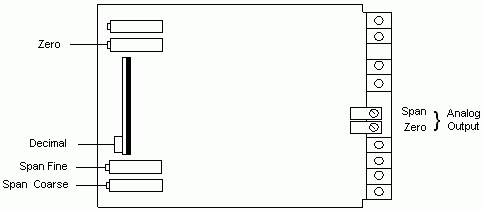

เปิดแผ่นหน้าปัทม์ด้านหน้าออก จะเห็นปุ่มปรับเรียงอยู่ตามรูป

  1. ป้อนสัญญาณ Input ที่ 0% ของ Input Rang ปรับปุ่ม Zero ให้ Display แสดงค่าที่ต้องการ
  2. ป้อนสัญญาณ Input ที่ 100% ของ Input Rang ปรับปุ่ม Span ให้ Display แสดงค่าที่ต้องการ
  3. กลับไปทำข้อ 1 และ 2 ใหม่สลับกันไป จนกระทั่งสามารถ แสดงค่าที่ต้องการได้
  4. ตำแหน่งของจุดทศนิยม สามารถ Set ได้โดยเปลี่ยนตำแหน่ง Jumper

วิธีการ Calibrate Analog Output
ปุ่ม “ Zero “ และ “ Span “ สำหรับ Calibrate Analog Output อยู่ด้านหลังของเครื่อง

  1. ป้อนสัญญาณ Input ที่ 0% ของ Input Range ปรับปุ่ม Zero ให้ได้ค่า Analog Output มีค่าต่ำสุดของ Output Range.
  2. ป้อนสัญญาณ Input ที่ 100% ของ Input Range ปรับปุ่ม Span ให้ได้ค่า Analog Output มีค่าสูงสุดของ Output Range
  3. กลับไปทำข้อ 1 และ 2 ใหม่สลับกันไป จนกระทั้งได้ค่า Analog Output ตามต้องการ

Panel Cutout

Specifications

Monitor

Display:

3 ½ Digits, 14.3 mm. (7-segment)

Display Color:

Red (std)

Scaling Factor:

Zero and span adjustable

Dacimal Point:

3 positions selectable by jumper

Read Rate:

2.5 / sec.

Display Hold:

Available by external contact

Analog Input

Number of Channel:

1 Channel

Input type:

Current, Voltage

Input range:

Current (0 to 20, 4 to 20 mA)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

Input impedance:

Current load 100 Ω

Analog Output

Number of Channel:

1 Channel (Optional)

Output Type:

Current, Voltage

Output Range:

Current (4 to 20 mA)

Voltage (1 to 5, 0 to 10 VDC)

Loop Powered:

36 mA @ 24 VDC (With Current limit)

Output Impedance:

Current Max. load 1000 Ω

Power Requirements

Power Supply:

110, 220 VAC

24, 110, 125 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W96 x H48 x D120 mm.

Panel Cutout:

W90 x H40 mm.

Mounting:

Panel flush mounting

Wiring:

Screw terminals

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Input, Power supply, Analog output
Example DP20/4-20mA/220VAC/0-10VDC



Packagelist

Package Checklist

1. DP20

Downloads
Datasheet:
application/pdf iconDP20 Specification.pdf
