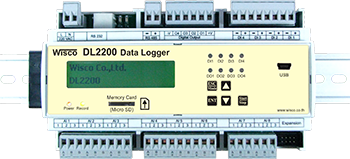

DL2200:Data Logger

- 8 Channels Analog Input

  (Programmable input)

- 24 Channels Analog Input

  เมื่อเพิ่ม Module EX24

- 4 Digital Input / Output

- Isolation Analog Input with Relay, Digital

  Input with Optoelectronic

- Easily configure at Panel LCD and

  Keyboard

- Use SD card memory for Data Storage

  (4GB)

- Stand Alone Data Logger and Real Time

  Data Acquisition

            Data logger DL2200 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดทั้งแบบ Analog และ Digital โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องลงใน Memory Card ซึ่ง Memory Card นี้สามารถถอดได้เพื่อนำไป Load ข้อมูลลงในเครื่องคอมพิวเตอร์

            Analog Input ของ DL2200 สามารถโปรแกรมให้ใช้ได้กับ Sensor ได้หลายชนิด เช่น Thermocouple, PT100, PT1000, Voltage, Current เป็นต้น

            ข้อมูลที่เก็บไว้ในคอมพิวเตอร์สามารถนำมาแสดงผลในแบบตัวเลขหรือ Plot Trend Graph ได้และข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Window อื่น ๆ เช่น Excel, Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

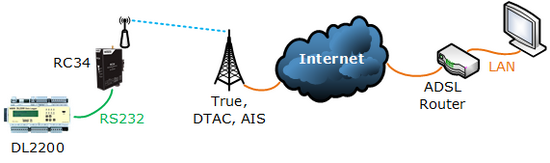

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (RC34)

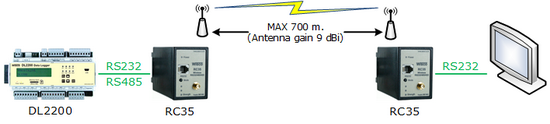

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

Specifications

USB Interface

Compliance:

USB 1.1/2.0

Connector:

USB Type B

Speed:

12 Mbps (Full-Speed USB)

Class:

CDC

Operating System:

Windows 98/SE, ME, NT, 2000, XP, 7, Vista

Serial Interface

Serial Standards:

RS232 Connector RJ12 Connector

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Supply Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7,8

Stop Bits:

1,2

Parity:

None, Even, Odd

Analog Input

Number of Channel:

8 Channels up to 24 Channels (EX24 Module)

Input Type:

Programmable Input

Input Range:

Thermocouple (R, S, K, E, J, T, B)

RTD (Cu10, PT100, PT1000)

Resistance (0 to 600 Ω, 0 to 1.2 KΩ, 0 to 4 KΩ)

Voltage mVDC (0 to 80, 0 to 150 mVDC)

Voltage (0 to 1, 0 to 5, 0 to 15, 0 to 30 VDC)

Current (4 to 20, 0 to 20, 0 to 40 mA)

ADC Resolution:

16 Bits

Isolation:

Relay Isolated

Digital Input

Number of Channel:

4 Channels

Sensor Type:

wet Contact

wet Contact (DI to GND):

OFF : 0 to 3 VDC

ON : 12 to 24 VDC

Impedance:

1 KΩ

Counter of Channel:

1 Channel (Channel 4 can use as counter)

Counter Frequency:

100 Hz

Digital Output

Number of Channel:

4 Channels

Output Type:

NPN Open Collector (Remote control)

Over Current Limit:

500 mA @ 50 VDC

Recording

Storage Internal:

4 Gbytes

Storage Expansion:

SD Slot

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop when full or Roll Over

Recording by:

Button SW, Schedule, Digital Trig

Data Format:

Can be Exported to MS Excel

Power Requirements

Power Supply:

85 to 230 VAC

12, 24 VDC (Optional)

Power Consumption

Standby:

280 mA @ 12 VDC

Start Record:

350 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DL2200/220VAC
Packagelist

Package Checklist

1. DL2200

2. RS-232 Cable

3. USB Cable

4. Resistor 250 Ω

5. Memory Card
