AL200 : Modbus Line Alarm System

- ส่งข้อความแจ้งเตือนไปยัง LINE Messaging API, Telegram

หรือ E-Mail

- กำหนดข้อความแจ้งเตือนและรูปภาพล่วงหน้า

- พักข้อความแจ้งเตือนสูงสุด 100 ข้อความ ในกรณีที่เชื่อมต่อกับ

เครือข่ายไม่ได้

- อ่านค่าวัดได้ 80 Tag (Max. 128 tags Option)

- อ่านค่าวัดผ่านทางพอร์ต Serial (RS232/485) และ Ethernet

(LAN/WIFI)

- รองรับการสื่อสาร Modbus Protocol (ASCII, RTU, TCP/IP)

- ส่งข้อมูลต่อไปยังอุปกรณ์อื่นๆผ่านทาง Modbus TCP Server

- เปลี่ยนแปลงหมายเลขของ MODBUS Register ได้

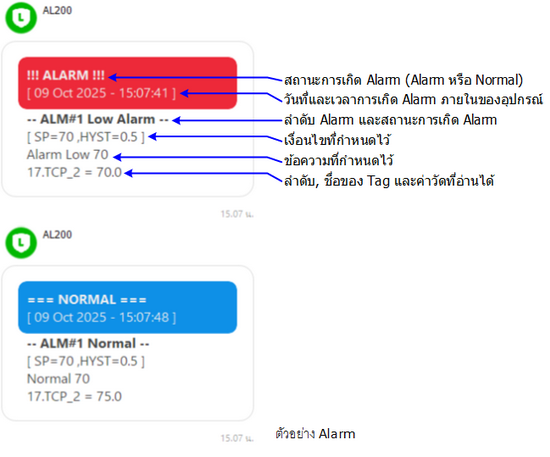

Modbus Line Alarm System AL200 เป็นอุปกรณ์ที่ถูกออกแบบมาเพื่อให้ส่งข้อความการแจ้งเตือน (Alarm) ไปยัง LINE Messaging API, Telegram, E-Mail หรือ Wisserv (Database) เมื่อค่าวัดมีค่า มากกว่าหรือต่ำกว่า ค่าที่กำหนดไว้ ซึ่งถูกโปรแกรมไว้ล่วงหน้า โดยผู้ใช้งานสามารถโปรแกรมข้อความการแจ้งเตือนและรูปภาพผ่านทางหน้าเว็บบราวเซอร์ต่างๆ

ในกรณีที่ไม่สามารถส่ง Alarm ได้นั้น ซึ่งอาจจะเกิดจากเครือข่ายมีปัญหา (Network Failed) AL200 สามารถพักข้อมูลการเกิด Alarm ได้สูงสุด 100 Alarm เมื่อเชื่อมต่อกับเครือข่ายได้อีกครั้ง AL200 จะทำการส่งข้อมูล Alarm ที่พักไว้โดยอัตโนมัติ

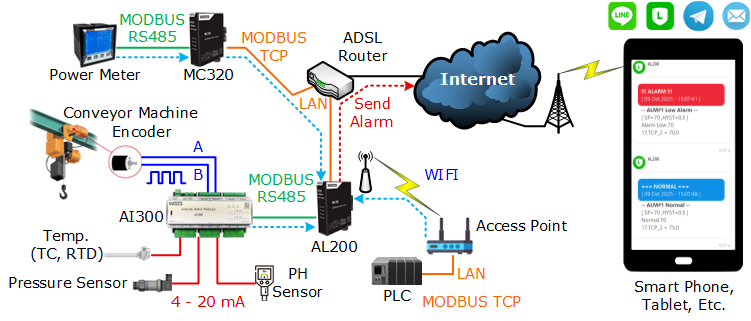

AL200 อ่านค่าจากอุปกรณ์ที่สื่อสารด้วย Modbus Protocol ASCII/RTU (RS232/485) และ Modbus TCP/IP (LAN, WiFi) เช่น PLC, Power Meter, Analog Module, RTU ฯลฯ

AL200 ยังสามารถส่งข้อมูลที่รวบรวมไว้ให้กับอุปกรณ์อื่นๆมาอ่านเพื่อนำค่าไปใช้งานต่อได้อีกด้วย ผ่านทางโปรโตคอล MODBUS TCP/IP อีกทั้งยังสามารถเปลี่ยนตำแหน่งของรีจีสเตอร์ (Remappable MODBUS Register Address) โดยให้จัดเรียงตำแหน่งใหม่ได้ตามต้องการ

Specifications

WLAN Interface
WLAN Standards:	802.11a/b/g/n
Receiver Sensitivity for 802.11a:	-91 dBm @ 6 Mbps, -74 dBm @ 54 Mbps
Receiver Sensitivity for 802.11b:	-92 dBm @ 1 Mbps, -84 dBm @ 11 Mbps
Receiver Sensitivity for 802.11g:	-91 dBm @ 6 Mbps, -73 dBm @ 54 Mbps
Receiver Sensitivity for 802.11n:	-89 dBm @ 6.5 Mbps (20 MHz)
	-71 dBm @ 72.2 Mbps (20 MHz)
Transmission Distance:	Up to 100 Meters (In Open Areas)
Security:	WEP Open System, WEP Shared Key, WPA-PSK,
	WPA2-PSK, WPA-PSK/WPA2-PSK Mixed Mode

Ethernet Interface
Speed:	10/100 Mbps, Full-Duplex or Half-Duplex, Auto MDI/MDIX
Connector:	RJ45
Standard:	10 Base-T/100 Base-T Standard
Transmission:	100 m.
Protocols:	TCP/IP, DHCP, HTTP,
	MODBUS TCP Server (Max. 8 Connection),
	MODBUS TCP Client (Max. 8 Connection)
Configuration:	Web Console

Serial Interface
Serial Standards:	RS232 Through D-Type 9 Pin Connecter (1 Port)
	RS485 (Isolated) 5 Pin Terminal Block (2 Port)
Loading:	RS485 Max 32 Unit
Distance:	RS232 Length 15 m.
	RS485 Length 1 Km.
Protocol:	MODBUS RTU, ASCII

Serial Parameter
Baud Rate:	2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Data Bits:	7, 8
Stop Bit:	1, 2
Parity:	None, Odd, Even

Power Requirements
Power Supply:	10 to 30 VDC
Consumption:	200 mA @ 12 VDC (2.4 W)

Environmental Limits
Operating Temperature:	0 to 55 °C
Operating Humidity:	5 to 95 %RH
Storage Temperature:	0 to 70 °C

Physical Characteristics
Dimension:	W98 x H135 x D30 mm.
Mounting:	DIN Rail

Warranty
Warranty Period:	5 Year

Ordering

Ordering Information:	Specify Tag
Example	AL200/80Tags

Packagelist

Package Checklist

1. AL200

2. LAN Cable

3. WIFI Antenna
