AL1000: Alarm Annunciator

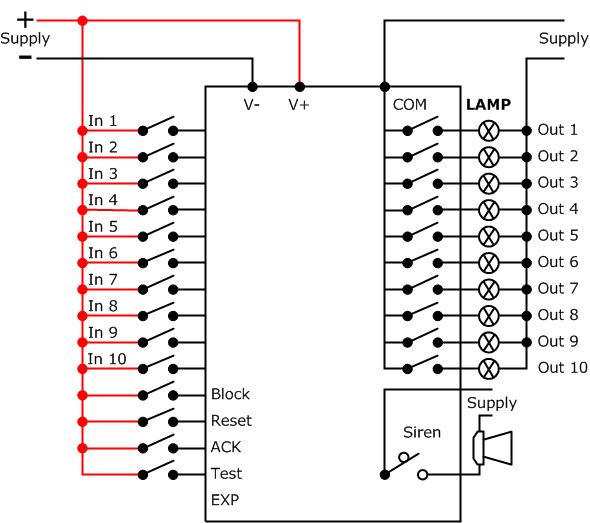

แสดงตัวอย่างการต่อใช้งานร่วมกับ Lamp และ

Switch ภายนอก ไม่ใช่อุปกรณ์ของ AL1000
 - 10 Channels Input

- Siren Relay Output

- First Alarm Detect

- Expandable Input Channel

            AL1000 เป็นอุปกรณ์ตรวจจับ, แสดงผล และส่งสัญญาณเตือนเมื่อเกิด Alarm ในระบบ โดยทั่วไปแล้วในระบบควบคุมต่างๆจะมีการตรวจสอบค่าวัดต่างๆ เช่น อุณหภูมิ, ความดัน, ความเร็วของมอเตอร์ เป็นต้น เพื่อป้องกันความเสียหายที่จะเกิดขึ้นในระบบ ถ้าเกิดความผิดปกติขึ้นระบบตรวจสอบจะแจ้งเตือนให้ผู้ดูแลระบบทราบเพื่อที่จะทำการแก้ไขต่อไป

            ในบางครั้ง Alarm ที่เกิดขึ้นที่จุดหนึ่งส่งผลให้จุดอื่นๆ เกิด Alarm ตามมาในเวลาที่ใกล้เคียงกัน เป็นการยากที่ผู้ดูแลจะตรวจหาต้นเหตุของความผิดพลาดที่เกิดขึ้น ด้วยเหตุนี้  AL1000 จึงถูกออกแบบให้ทำงานโดยเมื่อเกิด Alarm ขึ้น LED Alarm ของ Channel ที่เกิด Alarm เป็น Channel แรกจะกระพริบเร็ว (Quick Flash) ส่วน LED Alarm ของ Channel อื่นที่เกิด Alarm ตามมาจะกระพริบช้า (Slow Flash) และ Siren Relay จะ ON เมื่อเกิด Alarm ช่องใดช่องหนึ่งเกิดขึ้นและจะ OFF เมื่อกดปุ่ม “ACK” ที่เกิด Alarm หลอด LED Alarm จะติดสว่างค้างไว้จนกระทั่ง Alarm ถูกแก้ไขแล้วกดปุ่ม “RESET” LED Alarm จึงจะดับ

            ในกรณีที่ระบบ Alarm ต้องใช้ Input มากกว่า 10 Channels AL1000 สามารถต่อพ่วงกันเพื่อขยายจำนวน Input Channel ได้



Input Status First Alarm Subsequent Alarm Siren
First Alarm Quick Flash OFF ON
Subsequent Alarm Quick Flash Slow Flash ON
ACK Steady - ON Steady - ON OFF
Return to Normal Steady - ON Steady - ON OFF
Reset OFF OFF OFF
Test Slow Flash Slow Flash ON
Module AL1000 Dimension

ส่ง Output ไปยัง Pilot Lamp PL2000 เพื่อแสดงการแจ้งเตือน

Specifications

Alarm Input

Number of channel:

10 Channels

Alarm Input:

Programmable NO/NC Contact

Alarm Input Delay:

Programmable 50 msec, 500 msec, 2 sec, 15 sec

Lamp Flash Ferquency:

Slow Flash 0.8 Hz, Quick Flash 8 Hz

Relay Output

Number of channel:

10 Channels

Relay Type:

N.O.

Contact Rating:

Output: 500 mA @ 120 VAC

1 A @ 24 VDC

300 mA @ 60 VDC

Siren: 5 A @ 250 VAC

5 A @ 24 VDC

Power Requirements

Power Supply:

12 to 24 VDC ± 20 %

100 to 130 VDC ± 20 % (Optional)

Power Consumption

Standby:

50 mA @ 12 VDC

Operate Full:

300 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W133 x H190 x D43 mm.

Mounting:

Panel Flash Mounting

Wiring:

Screw Terminals

Weight:

0.5 Kg

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example AL1000/24VDC
Packagelist

Package Checklist

1. AL1000

Downloads
Datasheet:
application/pdf iconAL1000 Specification.pdf
Manual:
application/pdf iconAL1000 Manual V2.0.pdf
