How to test that communication port is ok

การใช้หัว DB9 ตัวเมียในการ Test ว่า Comm Port เสียหรือไม่

มีขั้นตอนดังนี้

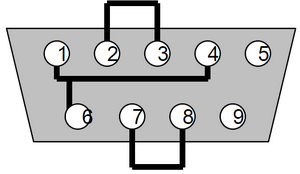

• นำหัว DB9 ตัวเมียมา Wire สายดังรูป
• เสียบหัว DB9 กับ Comm Port ที่จะทำการตรวจสอบ

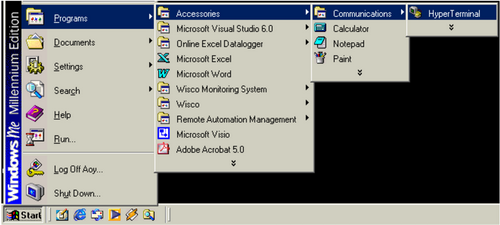

• Run Program Hyper Terminal ของ Window โดยคลิกที่เมนู Start >> All Program >> Accessories >> Communication >> HyperTerminal ดังรูป

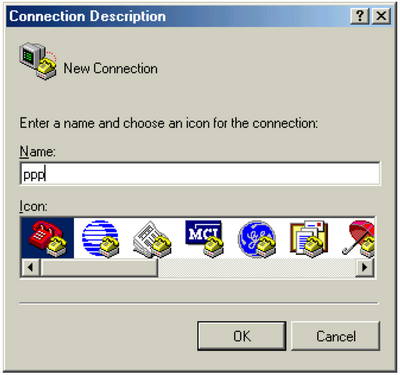

• จะปรากฏหน้าต่างดังรูป ให้ใส่ชื่อลงไป แล้วคลิก OK

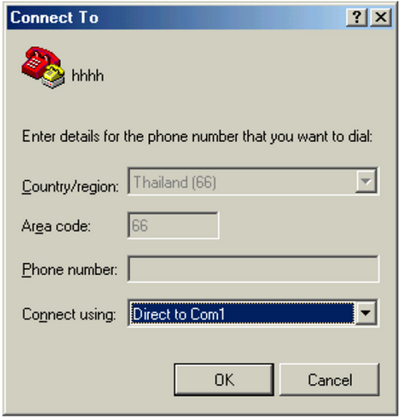

• จะปรากฏหน้าต่างดังรูปให้เลือกที่ Connect Using เป็น Direct to Comm 1 แล้วคลิก OK

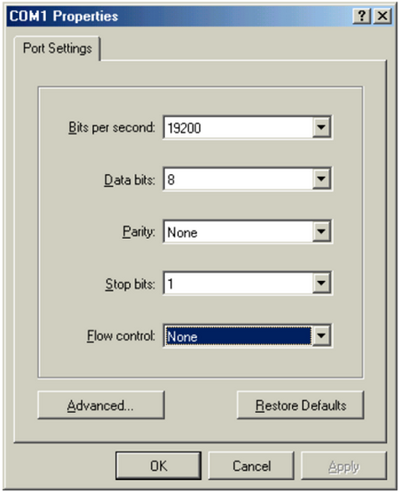

• จะปรากฏหน้าต่างดังรูป ให้เลือกที่ Bit per second เป็น 19200 และเลือกที่ Flow control เป็น None >> แล้วคลิก OK

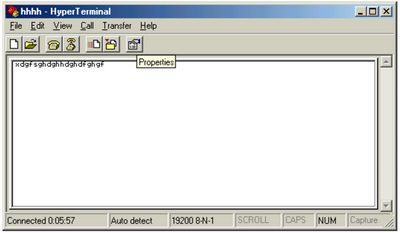

• จะปรากฏหน้าต่างดังรูป ให้ลองพิมพ์อะไรก็ได้ ถ้าปรากฏสิ่งที่พิมพ์บนหน้าจอแสดงว่า Comm Port ใช้งานได้
