TL20: Tower Light Indicator

- 7” Touch Screen Panel

- 20 Tower Light Display

- With Alarm Function

- Record Data in SD Card

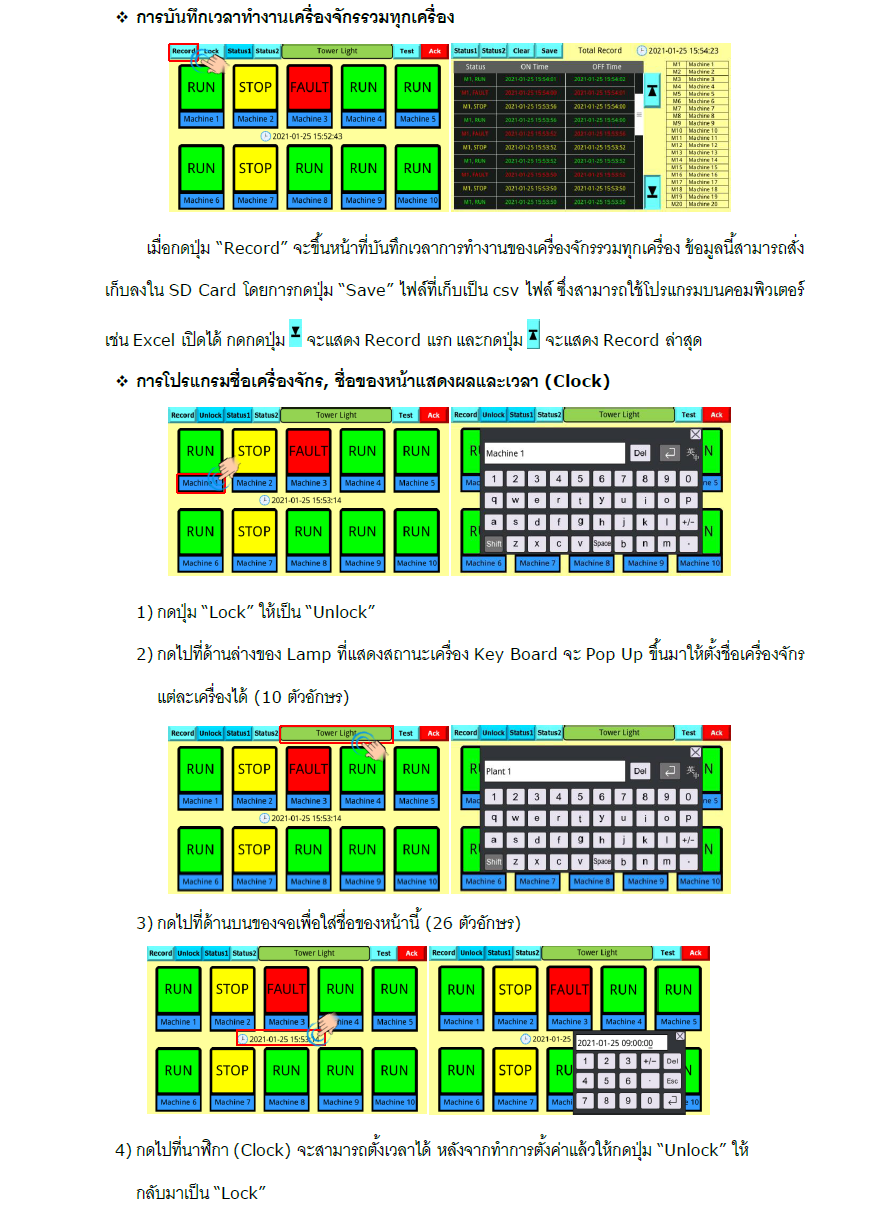

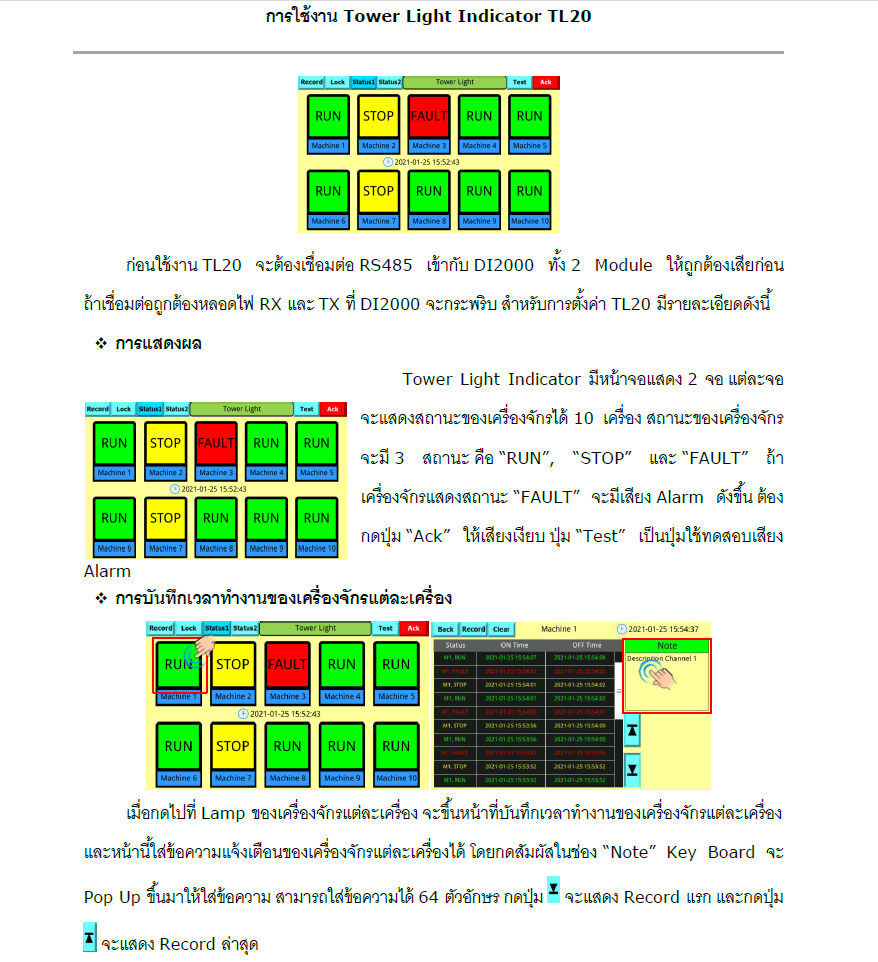

Tower Light Indicator TL20 สามารถรวบรวมดึงสัญญาณจาก Tower Light ได้สูงสุด 20 จุด นำมาแสดงผลบนจอ Touch Screen และเมื่อมีสัญญาณเกิด Fault ขึ้นจะมีเสียงสัญญาณ Alarm แจ้งเตือน นอกจากนี้ข้อมูลของ Tower Light จะถูกบันทึกไว้สามารถดูย้อนหลังได้ และสามารถสั่ง Save ใน SD Card เป็นไฟล์ csv ใช้โปรแกรมบนคอมพิวเตอร์เปิดดูได้ เช่น Excel

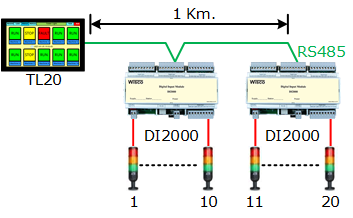

การเชื่อมต่อผ่านทาง RS485

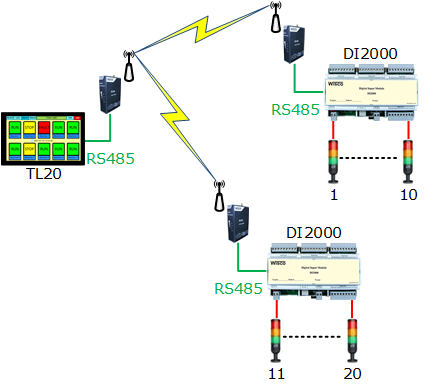

การเชื่อมต่อผ่านทาง Wireless (RC45)

การเชื่อมต่อผ่านทาง Ethernet (MC320)

Specifications

Display
Size:	7″ Touch Screen
Resolution:	800 x 480 px
Color:	65 K Color, 16 Bit RGB

Input
Input:	20 Tower Light Max.
Sensor Type:	Wet Contact
	ON : 12 to 24 VDC (220 VAC Optional)
	OFF : 0 to 3 VDC
Isolation:	Opto Isolated
Tower Light Name:	26 Characters Max.
Action:	64 Characters Max.

Power Requirements
Power Supply:	85 to 230 VAC
	(12 to 35, 110 to 125 VDC Optional)

Environmental Limits
Operating Temperature:	0 to 55 °C
Operating Humidity:	5 to 95 %RH
Storage Temperature:	0 to 70 °C

Physical Characteristics

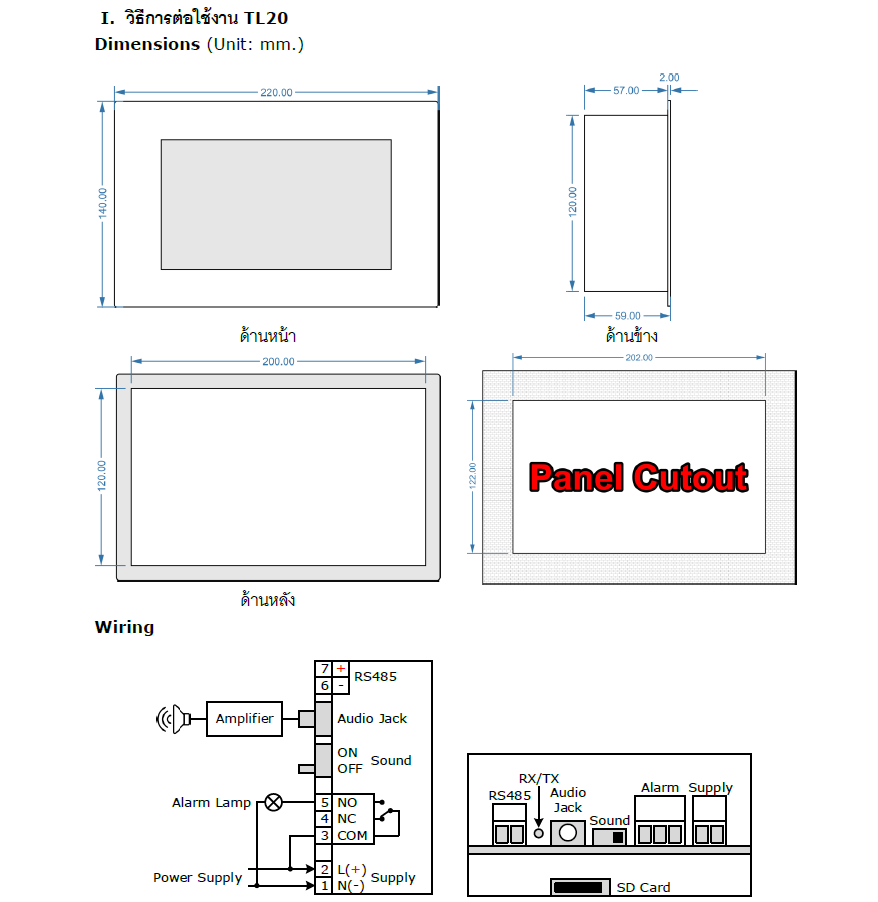

Dimension:	W220 x H140 x D60 mm.
Panel Cutout:	W202 x H122 mm.
Mounting:	Panel Mount

Warranty
Warranty Period:	1 Year

Ordering

Ordering Information:	Specify Alarm Input Voltage, Power Supply
Example	TL20/12-24VDC/85-230VAC

Packagelist

Package Checklist

1. TL20

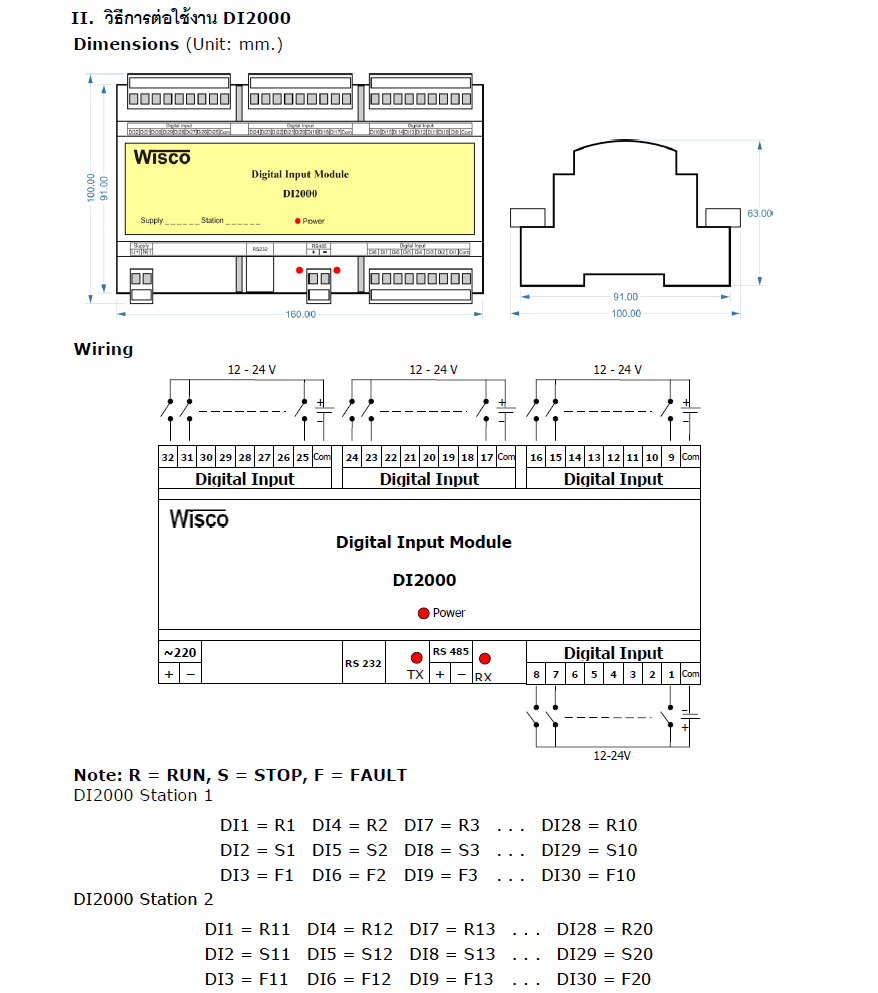

2. DI2000

Downloads

Datasheet:

TL20_Specification.pdf
