TI20: Temperature Indicator

- 3 ½ digits LED display

- Thermocouple or RTD Sensor

- 4-20 mA, 0-10 VDC, Analog Output

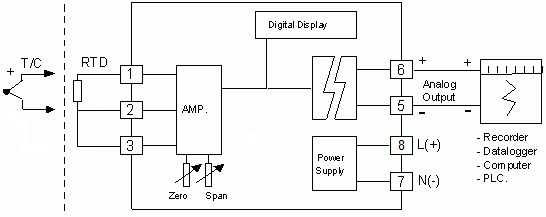

            Temperature Indicator TI20 เป็นอุปกรณ์ที่แสดงค่าอุณหภูมิเป็นตัวเลข สามารถต่อกับ Sensor ชนิด Thermocouple หรือ RTD ได้ และมี Analog Output เพื่อใช้ต่อกับ Recorder หรือ PLC



วิธีการ Calibrate Display

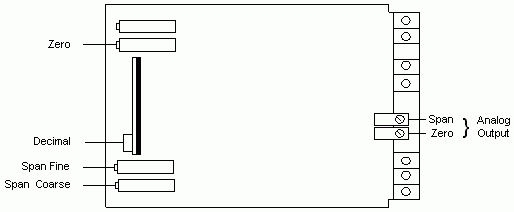

เปิดแผ่นหน้าปัทม์ด้านหน้าออกจะเห็นปุ่มปรับ “ZERO” และ “SPAN” เรียงอยู่ตามรูป

  1. ป้อนสัญญาณ Input ที่ 0% ของ Input Range ปรับปุ่ม “ZERO” ให้ Display แสดงค่าอุณหภูมิต่ำสุดของ Input Range
  2. ป้อนสัญญาณ Input ที่ 100% ของ Input Range ปรับปุ่ม “SPAN” ให้ Display แสดงค่าอุณหภูมิสูงสุดของ Input Range
  3. กลับไปทำข้อ 1 และ 2 ใหม่สลับกันไป จนกระทั่งสามารถ แสดงค่าอุณหภูมิได้ตาม Input Range



วิธีการ Calibrate Analog Output
ปุ่มปรับ “ZERO” และ “SPAN” สำหรับ Calibrate Analog Output อยู่ด้านหลังของเครื่อง

  1. ป้อนสัญญาณ Input ที่ 0% ของ Input Range ปรับปุ่ม “ZERO” ให้ได้ค่า Analog Output มีค่าต่ำสุดของ Output Range
  2. ป้อนสัญญาณ Input ที่ 100% ของ Input Range ปรับปุ่ม “SPAN”ให้ได้ค่า Analog Output มีค่าสูงสุดของOutput Range
  3. กลับไปทำข้อ 1 และ 2 ใหม่สลับกันไป จนกระทั้งได้ค่า Analog Output ตามต้องการ

Panel Cutout

Specifications

Monitor

Display:

3 ½ Digits, 14.3 mm. (7-segment)

Display Color:

Red (std)

Scaling Factor:

Zero and span adjustable

Dacimal Point:

3 positions selectable by jumper

Read Rate:

2.5 / sec.

Diplay Hold:

Available by external contact

Input

Number of channel:

1 Channel

Input type:

Thermocouple, RTD

Input range:

Thermocouple Type K (0 to 1200 °C)

Thermocouple Type K (0 to 400 °C)

Thermocouple Type R (0 to 1600 °C)

Thermocouple Type S (0 to 1600 °C)

Thermocouple Type J (0 to 600 °C)

Thermocouple Type L (0 to 600 °C)

RTD PT100 ((-)100.0 to 100.0 °C, 0 to 199.9 °C, 0 to 500 °C)

Analog Output

Number of channel:

1 Channel

Output type:

Current, Voltage

Output Range:

Current (4 to 20 mA (Optional))

Voltage (1 to 5, 0 to 10 VDC)

Output Impedance:

Current Max. load 1000 Ω

Power Requirements

Power Supply:

110, 220 VAC

24, 48, 110, 125 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W96 x H48 x D120 mm.

Panel Cutout:

W90 x H40 mm.

Mounting:

Panel flush mounting

Wiring:

Screw terminals

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Input, Power Supply, Analog output
Example TI20/(K)0-1200°C/220VAC/4-20mA
Packagelist

Package Checklist

1. TI20

Downloads
Datasheet:
application/pdf iconTI20 Specification.pdf
