SR95: Zero Speed Relay

- ตรวจจับการหมุนของมอเตอร์

- ตรวจจับการทำงานของสายพาน

- ใช้กับ Proximity Switch ได้ทุกชนิด

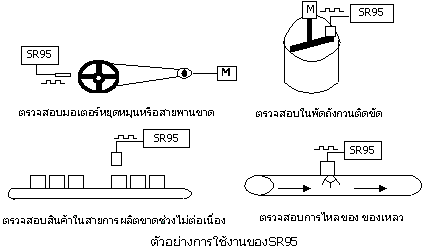

            Zero Speed Relay SR95 เป็นอุปกรณ์ที่รับสัญญาณ Pulse จาก Proximity Sensor ถ้าสัญญาณ Pulse มาอย่างต่อเนื่อง Relay ของ SR95 จะ “OFF” แต่ถ้าสัญญาณ Pulse ขาดหายไปนานกว่าช่วงเวลาที่ตั้งไว้ Relay SR95 จะ “ON” Zero Speed Relay SR95 มีประโยชน์ในการตรวจจับว่า Motor หยุดหมุน, ความเร็วลดลง, สานพานขาดหรือชิ้นงานในสายการผลิตขาดหายไป ปุ่มปรับค่าของ SR95 มีหน้าที่ ดังต่อไปนี้

  • Start Delay ปรับค่าหน่วงเวลาเมื่อเริ่ม Start ระบบไม่ให้ Relay ทำงานปรับได้ 0-30 วินาที (เวลาเริ่ม Start นับจากเมื่อเริ่มจ่าย Supply ให้ SR95

  • Delay ตั้งหน่วยเวลาที่สัญญาณ Pulse ขาดหายไปถ้า Pulse ไม่มาต่อเนื่องภายในช่วงเวลา Delay ที่ตั้งไว้ Relay จะ “ON”

  • Reset เป็นปุ่มกด Reset ให้ Relay “OFF” ให้ Mode Manual Reset

Specifications

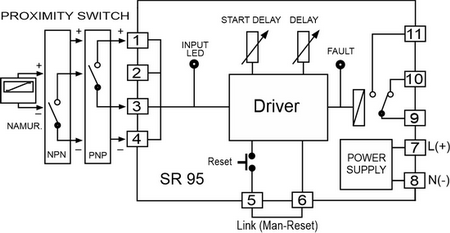

Digital Input

Number of channel:

1 Channel

Sensor Type:

DC Proximity Switch

2 Wire (NAMUR)

3 Wire (NPN or PNP)

Start - Delay:

0 to 30 Sec

Delay:

1 to 10 Sec

Frequency:

Max. 10 KHz

Relay Output

Number of channel:

1 Channel

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Power Requirements

Power Supply:

110, 220 VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN Rail

Connection:

Plug - in 11 pins socket

Wiring:

Screw Terminals On Base Socket

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example SR95/220VAC
Packagelist

Package Checklist

1. SR95

Downloads
Datasheet:
application/pdf iconSR95 Specification.pdf
