RS2100:Modbus Remote Switch

 - 8 Touch Buttons

- 8 Digital Output

- 8 LED Lamp

- 7 Color Selectable

- Programmable Flashing

- Interface RS485

- Support MODBUS RTU, ASCII

            Modbus Remote Switch RS2100 เป็นอุปกรณ์ที่ใช้ควบคุม Switch เพื่อ ปิด-เปิด อุปกรณ์ไฟฟ้าจากระยะไกล โดยผ่านทางสาย 2-Wire RS485 มี LED Lamp 8 ดวง ซึ่งสามารถเลือกแสดงได้ 7 สี และมีปุ่มกด ON-OFF 8 ปุ่ม โดยการรับคำสั่งควบคุมที่มาจากอุปกรณ์ MODBUS Protocol เช่น PLC, Computer ผ่านทางพอร์ต RS485

            ตัวอย่างการใช้งาน เช่น แสดงสภาวะการทำงานของเครื่องจักร, สภาวะการเกิด Alarm เป็นต้น

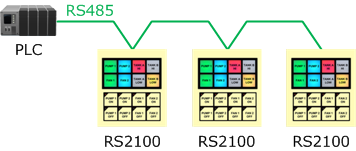

แสดงสถานการณ์แจ้งเตือนหรือส่งสถานะต่างๆไปยัง PLC ผ่านทาง RS485

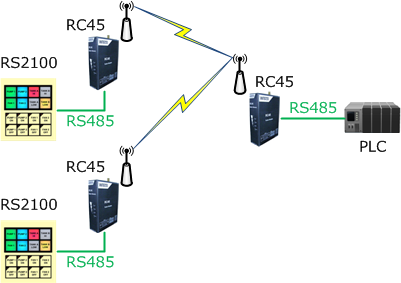

การเชื่อมต่อกับ PLC ผ่านทาง Wireless (RC45)

หมายเหตุ: ลูกค้าสามารถพิมพ์หน้าปัทม์ตัวหนังสือตามแบบที่ต้องการได้เอง (อักษรในภาพ: Angsana New, Size: 24 px)

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

Modbus RTU, ASCII

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8 Bits

Stop Bits:

1 Bit

Parity:

None

Touch

Touch Button:

Buttons

Lamp

Number of Lamp:

8 LED Lamps

Color:

Green, Red, Yellow, Blue, Cyan, Magenta, White

Flashing:

Programmable

Relay Output

Number of Channel:

8 Channels

Relay Type:

N.O.

Contact Rating:

5 A @ 250 VAC

5 A @ 30 VDC

Power Requirements

Power Supply:

24 VDC

Power Consumption

Standby:

30 mA @ 24 VDC

Operate:

550 mA @ 24 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W174 x H194 x D65 mm.

Mounting:

Panel Flush Mounting

Warranty

Warranty Period:

5 year
Ordering
Ordering Information:
Example RS2100
Packagelist

Package Checklist

1. RS2100

Downloads
Datasheet:
application/pdf iconRS2100 Specification.pdf
Manual:
application/pdf iconRS2100 Protocol Manual V1.0.0.pdf
