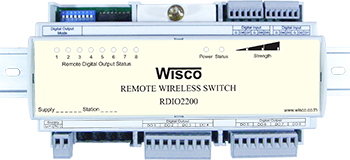

RDIO2200: Remote Wireless Switch (Type B)

- Control 8 Digital Input/Output

- Support 4 Device Endpoints

- Long Distance 700 m.

(With Antenna Gain > 8 dbi)

- No Wiring (RF Link)font>

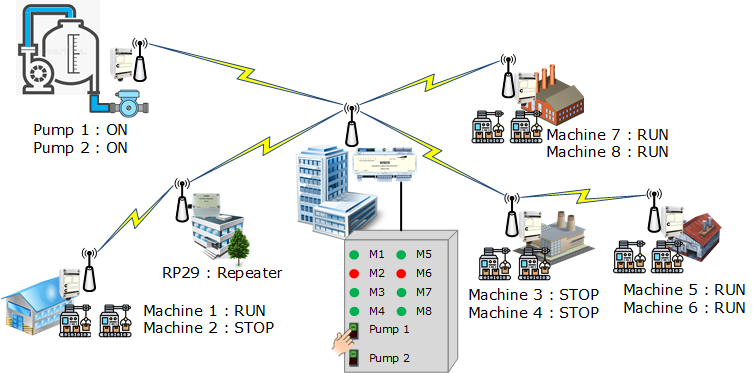

            Remote Wireless Switch RDIO2200 เป็นอุปกรณ์ที่ใช้ควบคุม Switch เพื่อ ปิด-เปิด อุปกรณ์ไฟฟ้าซึ่งอยู่ในระยะไกลผ่านทางสัญญาณวิทยุ ช่วยให้ประหยัดค่าใช้จ่ายในการเดินสายและติดตั้ง

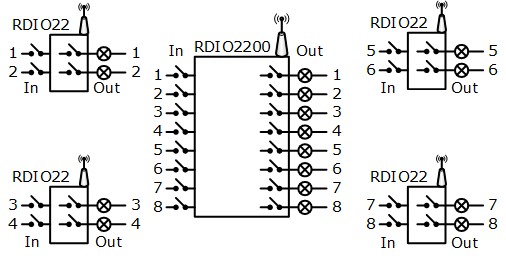

            ในระบบนี้ประกอบด้วย RDIO2200 ใช้สำหรับรับสัญญาณ Digital Input เข้ามาและส่งไปควบคุม Digital Output ของ RDIO22 ที่อยู่ปลายทาง ขณะเดียวกันสัญญาณ Digital Input ที่รับเข้ามายัง RDIO22 นั้น ก็จะถูกส่งกลับมาควบคุม Digital Output ของ RDIO2200 เช่นกัน

            การทำงานของ RDIO2200 คือ เมื่อ RDIO2200 ตัวต้นทาง Input ช่อง Di1 “ON” ทำให้ RDIO22 ตัวปลายทาง Output “ON”

Specifications

RDIO2200

RDIO22

Wireless Interface

Frequency Band:

2.4 GHz

2.4 GHz

RX Sensitivity:

(-)102 dBm

(-)102 dBm

TX Power:

(+)10 dBm (Max)

(+)10 dBm (Max)

Transmission Distance:

Up to 90 m. Indoor/Urban

Up to 90 m. Indoor/Urban

Up to 700 m. Outdoor RF
line-of-sight
(With Antenna gain>8dBi)

Up to 700 m. Outdoor RF
line-of-sight
(With Antenna gain>8dBi)

Antenna Connector:

RP-SMA, Jack/Female

RP-SMA, Jack/Female

Digital Input

Number of Channel:

8 Channels

2 Channels

Sensor Type:

Wet Contact or Dry Contact

Wet Contact or Dry Contact

Wet Contact (DI to COM):

ON : 12 to 24 VDC

ON : 12 to 24 VDC

OFF : 0 VDC

OFF : 0 VDC

Dry Contact (DI to GND):

ON : Short to GND

ON : Short to GND

OFF : Open

OFF : Open

Isolation:

Opto Isolated

Opto Isolated

Relay Output

Number of Channel:

8 Channels

2 Channels

Relay Type:

N.O.

N.O.

Contact Rating:

5 A @ 250 VAC

5 A @ 250 VAC

5 A @ 30 VDC

5 A @ 30 VDC

Power Requirements

Power Supply:

85 to 230 VAC

12 to 35 VDC

(12 to 35 VDC Optional)

Power Consumptions

Operate:

-

85 to 100 mA (Max.) @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

0 to 55 °C

Operating Humidity:

5 to 95 %RH

5 to 95 %RH

Storage Temperature:

0 to 70 °C

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm.

W95 x H65 x D55 mm.

Mounting:

DIN Rail

-

Warranty

Warranty Period:

5 Year

5 Year
Ordering
Model: RDIO2200 RDIO22
Ordering Information: Specify Power Supply -
Example: RDIO2200/85-230VAC RDIO22
Package Checklist: 1. RDIO2200 1. RDIO22

***Note: The Packet Not Include Antenna

Downloads
Datasheet:
application/pdf iconRDIO2200 Type B Specification.pdf
