RC53: Modbus Data Logger

- Keep Data as Tag Max. 80 Tags (128 Tags Option)

- Keep Record in csv File Format (Excel)

- Remappable Modbus Register Address

- Provides Modbus TCP Server

- Support Micro SD Card up to 32 GB.

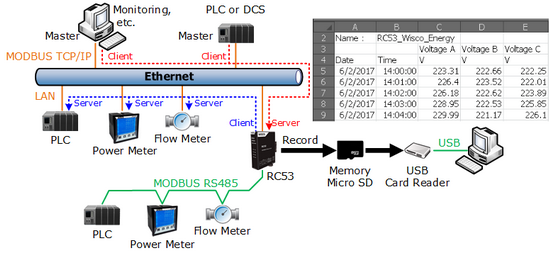

            Modbus Data Logger RC53 เป็นอุปกรณ์ที่ถูกออกแบบมาเพื่อทำหน้ารวบรวมข้อมูลจากอุปกรณ์ภาคสนาม (Field Devices) เช่น PLC, Power Meter, Flow Meter, Analog Module, RTU ฯลฯ ที่สื่อสารด้วยโปรโตคอล MODBUS RTU/ASCII/TCP โดยการเก็บรวบรวมข้อมูลของอุปกรณ์ต่างๆไว้ในรูปของ “ป้ายข้อมูล (Data Tag)” คล้ายกับการทำงานของโปรแกรม SCADA และทำการบันทึกข้อมูลลงใน Memory Card (Micro SD) ซึ่งสามารถถอดได้เพื่อนำไปโหลดข้อมูลลงในเครื่องคอมพิวเตอร์

            ข้อมูลที่ถูกบันทึกนั้นจะถูกจัดเก็บในรูปแบบของไฟล์สกุล csv ซึ่งสามารถนำมาแสดงผลในแบบตัวเลขหรือ Plot Trend Graph โดยใช้โปรแกรม Excel ซึ่งจะช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงาน

            RC53 นอกจากจะทำหน้าที่รวบรวมข้อมูลจากอุปกรณ์ MODBUS ต่างๆแล้ว ยังสามารถแชร์ข้อมูลที่รวบรวมไว้ ให้กับอุปกรณ์อื่นมาอ่านเพื่อนำไปใช้งานต่อได้อีกด้วย โดยผ่านโปรโตคอล MODBUS TCP/IP อีกทั้งยังสามารถเปลี่ยนตำแหน่งของรีจีสเตอร์ (Remappable Modbus Register Address) โดยให้จัดเรียงตำแหน่งใหม่ได้ตามต้องการ

Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

10 Base-T/100 Base-T Standard

Transmission:

100 m.

Protocols:

TCP/IP, UDP, DHCP, HTTP,

MODBUS TCP Server (Max. 4 Connection),

MODBUS TCP Client (Max. 4 Connection)

Configuration:

Web Console

Serial Interface

Serial Standards:

RS232 Through D-Type 9 Pin Connecter

RS485/422 (Isolated) 5 Pin Terminal Block

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Protocol:

Modbus RTU, ASCII

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Record

Storage Interface:

4 - 32 Gbytes

Data Tag:

80 Tags (128 Tags Optional)

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

80 mA @ 12 VDC (960 mW)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Data Capacity
Example RC53/80 Tags
Packagelist

Package Checklist

1. RC53

2. LAN Cable

3. Memory Card
