RC52: Modbus Data Center

-Smart Phone, Tablet, PC. Real Time Monitoring

- Automatic Synchronous Database Server (MySQL, SQL Server)

- Interface RS232, RS485/422

- Easy Setting by Embedded Web Console

- Keep Data as Tag (Max. 128 tags Option)

- Support Modbus RTU, ASCII, TCP

- Data backup more than 1 Week

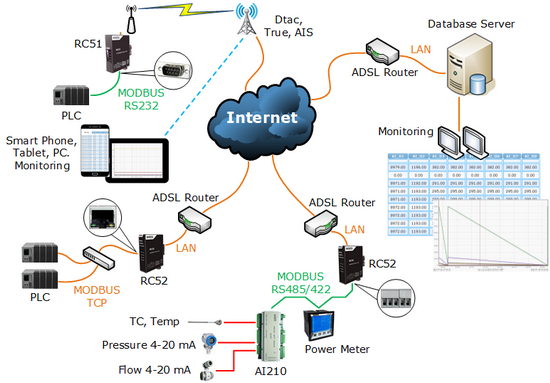

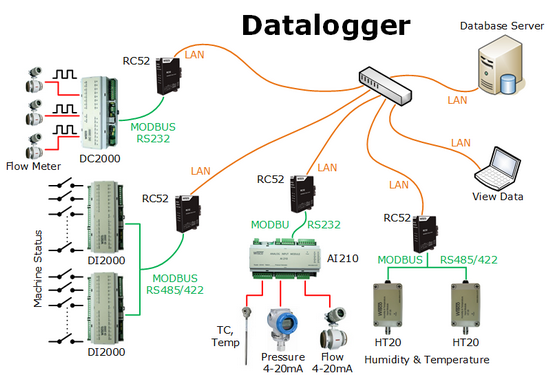

            Modbus Data Center RC52 เป็นอุปกรณ์ที่ถูกออกแบบมาเพื่อทำหน้ารวบรวมข้อมูลจากอุปกรณ์ภาคสนาม (Field Devices) เช่น PLC, Power Meter, Flow Meter, Analog Module, RTU ฯลฯ ที่สื่อสารด้วยโปรโตคอล MODBUS RTU/ASCII/TCP โดยการเก็บรวบรวมข้อมูลของอุปกรณ์ต่างๆไว้ในรูปของ “ป้ายข้อมูล (Data Tag)” คล้ายกับการทำงานของโปรแกรม SCADA และทำการส่งข้อมูลให้กับคอมพิวเตอร์เซิร์ฟเวอร์ (MySQL, SQL Server) เพื่อจัดเก็บลงฐานข้อมูล



RC52 Review (Video)

Wisserv Utility

Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

10 Base-T/100 Base-T Standard

Transmission:

100 m.

Protocols:

MODBUS TCP (Max. 8 Connection), TCP/IP, UDP, DHCP, HTTP

Configuration:

Web Console

Serial Interface

Serial Standards:

RS232 Through D-Type 9 Pin Connecter

RS485/422 (Isolated) 5 Pin Terminal Block

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Protocol:

Modbus RTU, ASCII

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

System Requirement

Web Server:

Apache, IIS

Script:

PHP

Database:

MySQL, SQL Server

Record

Storage Interface:

256 Mbytes

Data Capacity:

@ 1 Tag = 22,369,621 Records

@ 80 Tags = 818,400 Records

   Sampling 1 min. = 568 days

   Sampling 10 sec = 94 days

@ 128 Tags = 516,222 Records (Optional)

   Sampling 1 min = 358 Day

   Sampling 10 sec = 59 Day

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

120 mA @ 12 VDC (1.5 W)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Data Capacity
Example RC52/80 Tags
Packagelist

Package Checklist

1. RC52

2. LAN Cable
