RC51: 3G Modbus Data Center

- Smart Phone, Tablet, PC. Real Time Monitoring

- Automatic Synchronous Database Server (MySQL, SQL Server)

- Built-in 4G Modem (LTE)

- Easy Setting by Embedded Web Console

- Keep Data as Tag (Max. 128 tags Option)

- Support Modbus RTU, ASCII ,TCP

- Data backup more than 1 Week

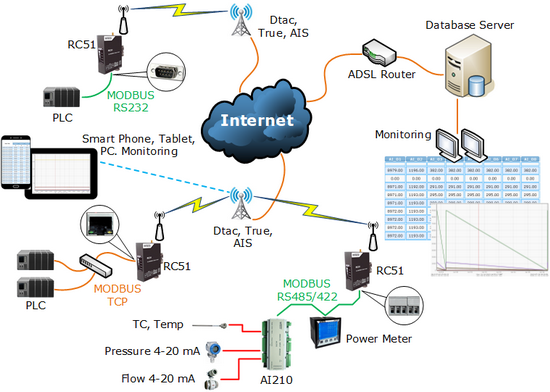

            3G Modbus Data Center RC51 เป็นอุปกรณ์ที่ทำหน้าที่รวบรวมข้อมูลจากอุปกรณ์ภาคสนาม (Field Devices) เช่น PLC, Power Meter, Flow Meter, Analog Module ฯลฯ ที่สื่อสารด้วยโปรโตคอล MODBUS RTU/ASCII/TCP โดยการเก็บรวบรวมข้อมูลของอุปกรณ์ต่างๆไว้ในรูปของ “ป้ายข้อมูล (Data Tag)” คล้ายกับการทำงานของโปรแกรม SCADA และทำการส่งข้อมูลให้กับเครื่องคอมพิวเตอร์เซิร์ฟเวอร์ (MySQL, SQL Server) เพื่อจัดเก็บลงฐานข้อมูล โดยอาศัยโมเด็ม UMTS/HSDPA (3G Modem) ที่ถูกติดตั้งไว้ภายในตัว ผ่านเครือข่ายโทรศัพท์ไร้สายระบบ GSM ซึ่งมีผู้ให้บริการภายในประเทศหลายรายเช่น AIS, DTAC, TRUE, TOT ฯลฯ สามารถดูข้อมูลพร้อมกันผ่านทาง Smart Phone, Tablet หรือ PC ได้



RC51 Overview (Video)

Wisserv Utility

Specifications

Cellular Interface

Frequency Bands:

FDD LTE: 800/850/900/1800/2100/2600 MHz

TDD LTE: 2300/2500/2600 MHz

WCDMA: 850/900/2100 MHz

GSM: 900/1800 MHz

LTE Version:

3GPP E-UTRA Release 10

Data Transfer (Max.):

FDD LTE: 150 Mbps (DL), 50 Mbps (UL)

TDD LTE: 130 Mbps (DL), 35 Mbps (UL)

DC-HSPA+: 42 Mbps (DL), 5.76 Mbps (UL)

UMTS: 384 Kbps (DL), 384 Kbps (UL)

TD-SCDMA: 4.2 Mbps (DL), 2.2 Mbps (UL)

EDGE: 236.8 Kbps (DL), 236.8 Kbps (UL)

GPRS: 85.6 Kbps (DL), 85.6 Kbps (UL)

Output power:

FDD LTE 1800: 3.21 W

TDD LTE 2600: 1.7 W

WCDMA 850: 2.69 W

GPRS 900: 2.1 W

EDGE 900: 1.66 W

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

10 Base-T/100 Base-T Standard

Transmission:

100 m.

Protocols:

MODBUS TCP (Max. 8 Connection), TCP/IP, UDP, DHCP, HTTP

Configuration:

Web Console

Serial Interface

Serial Standards:

RS-232 Through D-Type 9 Pin Connecter

RS485/422 (Isolated) 5 Pin Terminal Block

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Protocol:

Modbus RTU, ASCII

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

System Requirement

Web Server:

Apache, IIS

Script:

PHP

Database:

MySQL, SQL Server

Record

Storage Interface:

256 Mbytes

Data Capacity:

@ 1 Tag = 22,369,621 Records

@ 80 Tags = 818,400 Records

   Sampling 1 min. = 568 days

   Sampling 10 sec = 94 days

@ 128 Tags = 516,222 Records (Optional)

   Sampling 1 min = 358 Day

   Sampling 10 sec = 59 Day

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

120 mA @ 12 VDC (1.5 W)

Upload Data:

200 mA @ 12 VDC (2.5 W)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Data Capacity
Example RC51/80 Tags
Packagelist

Package Checklist

1. RC51

2. Antenna

3. LAN Cable
