RC38: GSM Alarm

- 4 Analog Channels High-Low Alarm

- 2 Digital (Counter or Status) Alarm

- Programmable SMS Message

- Two Relay Output Control VIA SMS

- Read Out VIA SMS

- Built-in 3G Modem (UMTS/HSDPA)

            GSM Alarm RC38 เป็นอุปกรณ์ที่ใช้สำหรับการแจ้งเตือนเมื่อได้รับสัญญาณการเกิด Alarm จากภายนอก RC38 จะส่งข้อความแจ้งเตือนไปยังเบอร์โทรศัพท์ซึ่งถูกโปรแกรมไว้ล่วงหน้า การโปรแกรมข้อความและเบอร์โทรศัพท์สามารถโปรแกรมได้โดยผ่านทางเครื่องคอมพิวเตอร์ RC38 สามารถใช้งานได้ดังต่อไปนี้
            1. Analog Input Alarm สามารถตั้งค่า Alarm ได้ 2 ค่า คือ High-Alarm และ Low-Alarm เมื่อเกิด Alarm RC38 จะส่ง SMS ออกไป
            2. Digital Input Alarm สามารถเลือกให้ทำงานได้เป็น Counter-Mode หรือ Status-Mode
                2.1. Counter-Mode จะส่ง SMS ไปเมื่อ Counter นับค่าถึงค่า Setpoint ที่ตั้งไว้
                2.2. Status-Mode จะส่ง SMS ไปเมื่อมีการเปลี่ยนแปลง Digital Input
            3. Digital Output สามารถส่ง SMS มาควบคุมการ ON-OFF ของ Digital Output ได้
            4. Read Out สามารถส่ง SMS มาเพื่อทำการอ่านค่าวัดจาก RC38 ได้

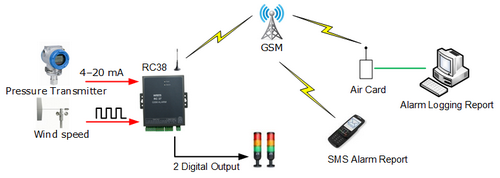

ตัวอย่างการต่อใช้งาน

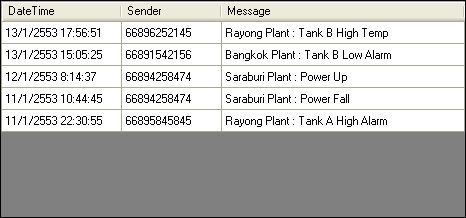

ตัวอย่าง SMS Report ที่จอคอมพิวเตอร์

Specifications

Cellular Interface

Frequency Bands:

FDD LTE: 800/850/900/1800/2100/2600 MHz

TDD LTE: 2300/2500/2600 MHz

WCDMA: 850/900/2100 MHz

GSM: 900/1800 MHz

LTE Version:

3GPP E-UTRA Release 10

Data Transfer (Max.):

FDD LTE: 150 Mbps (DL), 50 Mbps (UL)

TDD LTE: 130 Mbps (DL), 35 Mbps (UL)

DC-HSPA+: 42 Mbps (DL), 5.76 Mbps (UL)

UMTS: 384 Kbps (DL), 384 Kbps (UL)

TD-SCDMA: 4.2 Mbps (DL), 2.2 Mbps (UL)

EDGE: 236.8 Kbps (DL), 236.8 Kbps (UL)

GPRS: 85.6 Kbps (DL), 85.6 Kbps (UL)

Output power:

FDD LTE 1800: 3.21 W

TDD LTE 2600: 1.7 W

WCDMA 850: 2.69 W

GPRS 900: 2.1 W

EDGE 900: 1.66 W

USB Interface

Compliance:

USB 1.1/2.0

Connector:

USB Type B

Speed:

12 Mbps (Full-Speed USB)

Class:

CDC

Operating System:

Windows 98/SE, ME, NT, 2000, XP, Vista, 7, 8, 10 (32 and 64 Bit)

Analog Input

Number of channel:

4 channels

Input type:

Current, Voltage

Input range:

Current (4 to 20 mA)

Voltage mVDC (0 to 100 mVDC)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

ADC Resolution:

16 Bits

Digital Input

Digital Channel:

2 channels

Sensor Type:

NPN open collector or Dry Contact

I/O Mode:

DI or Even Counter

Dry Contact:

ON : Short to GND

OFF : Open

Counter Frequency:

Max 20 Hz

Minimum Pulse Width:

50 ms

Accuaracy:

± 0.2 % of span

Relay Output

Number of Channel:

2 Channels

Relay Type:

N.O. or N.C.

Contact Rating:

6 A @ 250 VAC

6 A @ 30 VDC

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

90 mA @ 12 VDC

Start Record:

110 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W100 x H123 x D30 mm.

Mounting:

Screw

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify input range
Example RC38/12-24 VDC/4-20mA
Packagelist

Package Checklist

1. RC38

2. Antenna

3. USB Cable
