RC35: Wireless RS232/485/422

- Long Distance 700 m.

- No Wiring (RF Link)

- Easy to install

            Wireless RS232/485/422 RC35 เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อสัญญาณ RS232/485/422 ผ่านทางสัญญาณวิทยุ ทำให้ประหยัดค่าใช้จ่ายในการติดตั้งโดยไม่ต้องเดินสายสัญญาณ

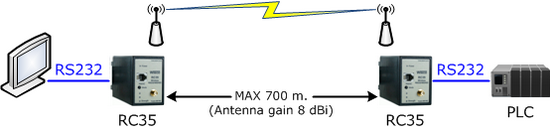

การเชื่อมต่อผ่านทาง RS232

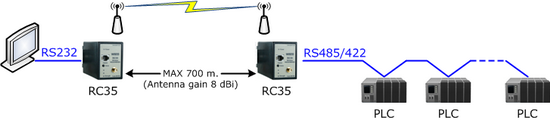

การเชื่อมต่อผ่านทาง RS485

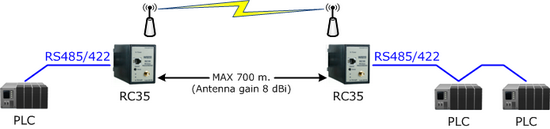

การเชื่อมต่อระหว่าง PLC

Specifications

Wireless Interface

RF Standard:

802.15.4/Zigbee Compliant

Frequency Band:

2.4 GHz

Max. RF Data Rate:

250 Kbps

RX Sensitivity:

(-)102 dBm

TX Power:

(+)10 dBm (Max)

Transmission Distance:

Up to 90 m. Indoor/Urban

Up to 700 m. Outdoor RF line-of-sight (With Antenna gain>8dBi)

Antenna Connector:

RP-SMA, Jack/Female

RF Channel:

12 Channel

Network Topology:

Point-to-Point

Serial Interface

Serial Standards:

RS-232 RJ12 6 pin connector

RS-485/422 (Isolated) 11 pin socket

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bit:

7, 8

Stop Bit:

1, 2

Parity:

None, Odd, Even

Power Requirements

Power Supply:

220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50x H70x D110 mm

Mounting:

Wall or DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example RC35/220VAC
Packagelist

Package Checklist

1. RC35

2. RS232 Cable
