PL2100: Pilot Lamp (MODBUS)

 - 10 LED Lamps

- 7 Color Selectable

- Programmable Flashing

- Interface RS485

- Support MODBUS RTU, ASCII

            Pilot Lamp (MODBUS) PL2100 มี LED Lamp 10 ดวง ซึ่งสามารถเลือกแสดงได้ 3 สี โดยการรับคำสั่งควบคุมที่มาจากอุปกรณ์ MODBUS Protocol เช่น PLC, Computer

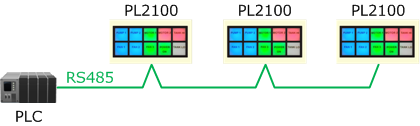

            ตัวอย่างการใช้งาน เช่น แสดงสภาวะการเกิด Alarm ของระบบที่ได้จาก PLC โดยการเชื่อมต่อผ่านทาง RS485 เป็นต้น

แสดงสถานะการแจ้งเตือนที่ได้จาก PLC ผ่านทาง RS485

หมายเหตุ: ลูกค้าสามารถพิมพ์หน้าปัทม์ตัวหนังสือตามแบบที่ต้องการได้เอง (อักษรในภาพ: Angsana New, Size: 24 px)

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

Modbus RTU, ASCII

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8 Bits

Stop Bits:

1 Bit

Parity:

None

Lamp

Number of Lamp:

10 LED Lamps

Color:

Green, Red, Yellow, Blue, Cyan, Magenta, White

Flashing:

Programmable

Power Requirements

Power Supply:

24 VDC

Power Consumption

Standby:

30 mA @ 24 VDC

Operate:

100 mA @ 24 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W205 x H110 x D55 mm.

Mounting:

Panel Flush Mounting

Warranty

Warranty Period:

5 year
Ordering
Ordering Information:
Example PL2100
Packagelist

Package Checklist

1. PL2100

Downloads
Datasheet:
application/pdf iconPL2100 Specification.pdf
Manual:
application/pdf iconPL2100 Utility Manual V1.0.1.pdf
application/pdf iconPL2100 Protocol Manual V1.0.0.pdf
Software:
PL2x00 Utility Setup V1.0.1
