MM32: Machine Monitor and Record

- Monitor 32 Machine

- 7” Touch Screen Panel

- Record ON-OFF Time in SD Card

- 2-Wire RS485 Wiring

            Machine Monitor and Record MM32 มีจอแสดงผลสถานะการทำงานของเครื่องจักรได้สูงสุด 32 เครื่อง และสามารถบันทึกเวลาที่เครื่องจักร “RUN” หรือ “STOP” เพื่อใช้ดูย้อนหลังได้ ข้อมูลนี้สามารถ Save ลงใน SD Card เป็นไฟล์ csv สามารถใช้เปิดบนโปรแกรม Windows เช่น Excel ได้

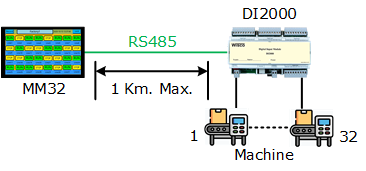

การเชื่อมต่อผ่านทาง RS485

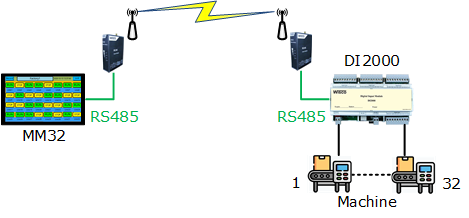

การเชื่อมต่อผ่านทาง Wireless (RC45)

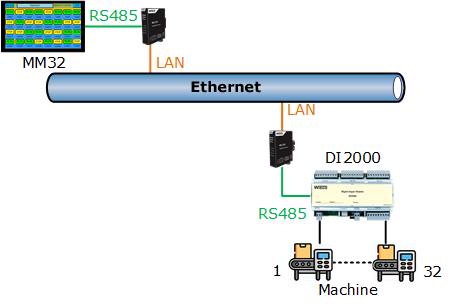

การเชื่อมต่อผ่านทาง Ethernet (MC320)

Specifications

Display

Display:

7″ Touch Screen

Number of Machine:

32 Max.

Serial Interface

Serial Standards:

RS485 2 Pin Terminal Block

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS RTU

Serial Parameter

Baud Rate:

9600

Data Bits:

8

Stop Bits:

1

Parity:

None

Input

Number of Channel:

32 Channels

Sensor Type:

Wet Contact

Wet Contact:

ON : 12 to 24 VDC (220 VAC Optional)

OFF : 0 to 3 VDC

Isolation:

Opto Isolated

Alarm Name:

28 Characters Max.

Action:

32 Characters Max.

Power Requirements

Power Supply:

85 to 230 VAC

(12 to 35, 110 to 125 VDC Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

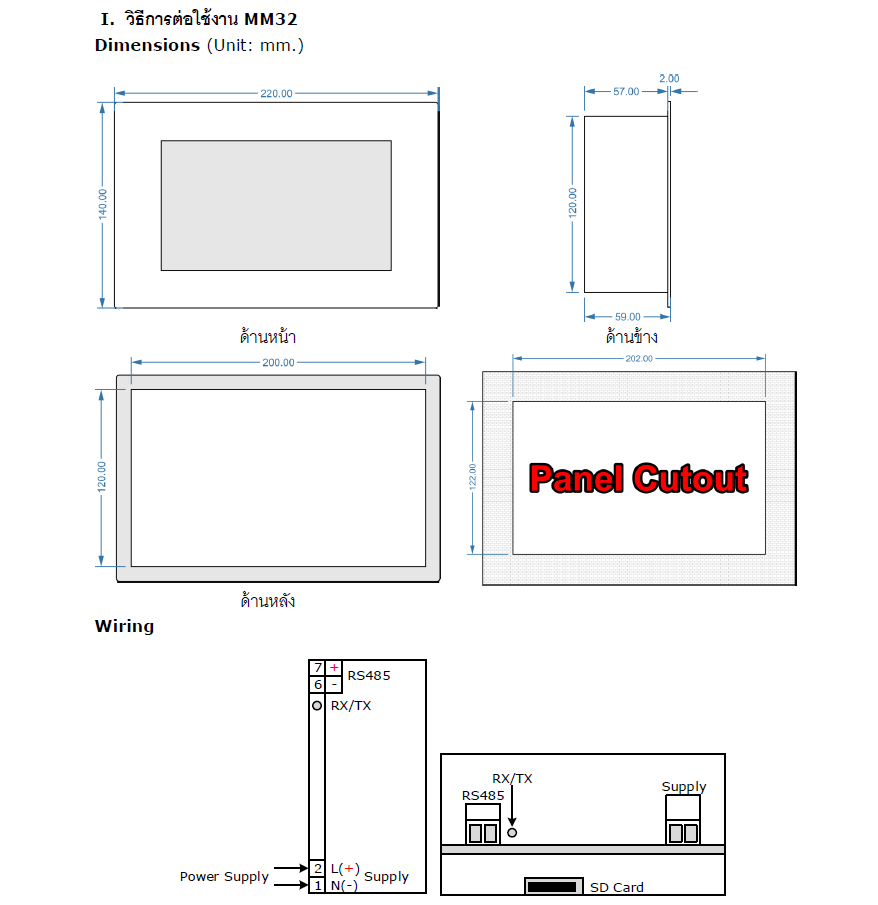

Dimension:

W220 x H140 x D60 mm.

Panel Cutout:

W202 x H122 mm.

Mounting:

Panel Mount

Warranty

Warranty Period:

1 Year
Ordering
Ordering Information: Specify Input Voltage, Power Supply
Example MM32/24VDC/220VAC
Packagelist

Package Checklist

1. MM32

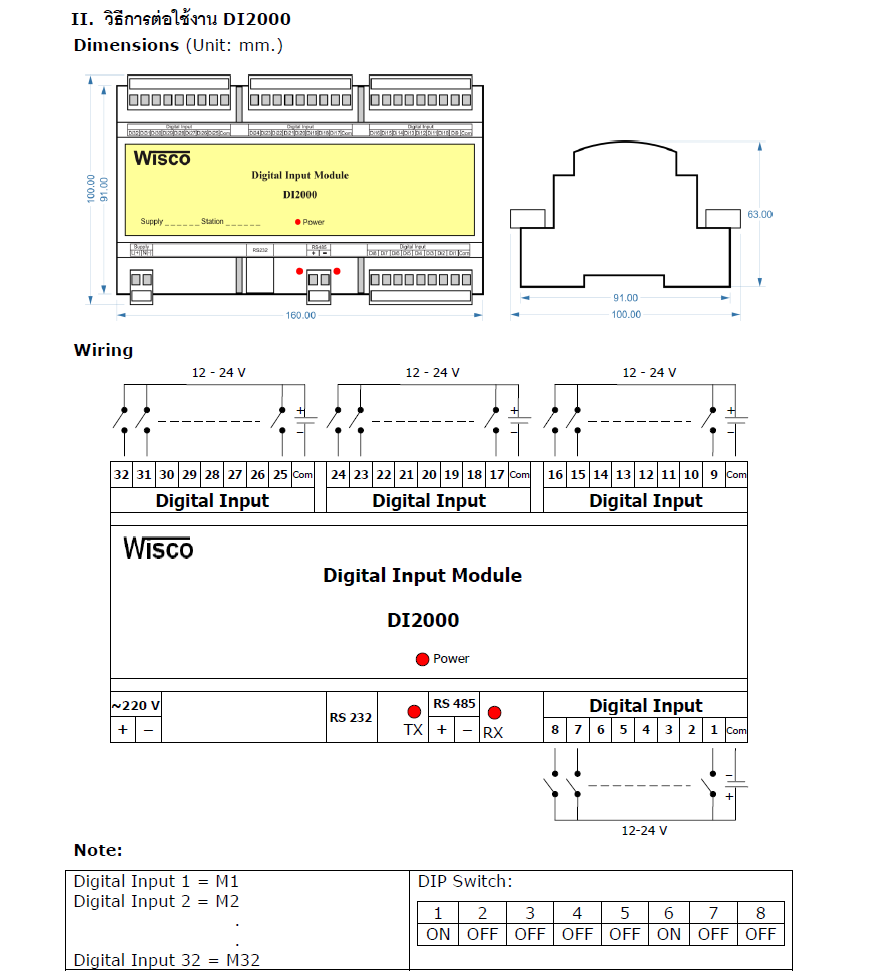

2. DI2000

Downloads
Datasheet:
application/pdf iconMM32 Specification.pdf
