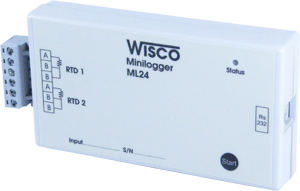

ML24: Data Logger

- 2 Channels Temperature Input (RTD

  Pt100)

- Memory 128 Kbyte

- Data exportable to MS Excel

            Data Logger ML24 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลขนาดเล็ก โดยสามารถรับสัญญาณค่าวัดอุณหภูมิจาก Pt100 Sensor ได้ 2 channels โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย

            การอ่านข้อมูลที่บันทึกอยู่ในโมดูลทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับ ML24 ผ่านทาง RS-232 Port หรือ ผ่านทาง Modem โดยมี Software ช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผลบนเครื่องคอมพิวเตอร์ ในแบบตัวเลขหรือนำมาแสดงในรูปแบบกราฟได้  ข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

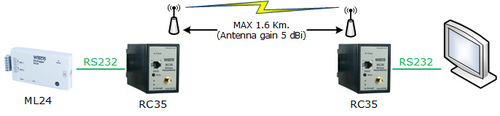

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet (MC330)

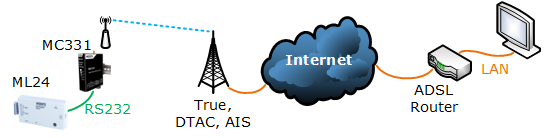

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (MC331)

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

4800

Data Bits:

8

Stop Bits:

1

Parity:

None

RTD Input

Number of Channel:

2 Channels

Input Type:

RTD (Pt100)

Input Range:

(-)50 to 200 °C, 0 to 500 °C (Optional)

ADC Resolution:

10 Bits

Accuaracy:

± 0.2 % of span

Recording

Storage Internal:

128 Kbytes

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop when full

Recording by:

Button SW

Data Format:

Can be Exported to MS Excel

Data Capacity:

32,640 Records (2 Channels)

Power Requirements

Power Supply:

Battery 9 VDC

Power Consumption

Standby:

30 µA @ 9 VDC

Start Record:

500 µA @ 9 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W117 x H65 x D23 mm.

Warranty

Warranty Period:

1 year
Ordering
Ordering Information: Specify Input Rang
Example ML24/128Kbytes/(-)50-200 °C
Packagelist

Package Checklist

1. ML24

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconML24 Specification.pdf
Manual:
application/pdf iconML24 Manager V3.8.pdf
Software:
ML24 Manager V3.8
