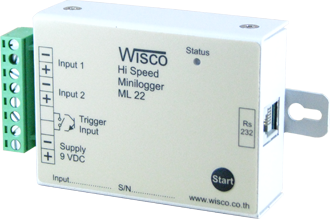

ML22: Data Logger

- 2 Channels Analog Input (4-20mA,

  0-100 mV, 0-200 mV, 0-1 V,

  0-5 V)

- High-speed Record Mode (Interval

  5 msecs)

- Memory 128 Kbyte (Up to 256

  Kbyte)

- Data exportable to MS Excel

            Data Logger ML22 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลขนาดเล็ก โดยสามารถรับสัญญาณเป็น Voltage (0-100 mV, 0-200 mV, 0-1 V, 0-5 V) โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย และสามารถบันทึกข้อมูลที่ความเร็วสูงได้ (เร็วสุด 5 msecs/1 channel, 10 msecs/2 channels)

            การอ่านข้อมูลที่บันทึกอยู่ใน ML22 ทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับ ML22 ผ่านทาง RS-232 Port หรือ ผ่านทาง Modem โดยมีโปรแกรมช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผลบนคอมพิวเตอร์ในแบบตัวเลขหรือนำมาแสดงในรูปแบบกราฟได้ ข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet (MC330)

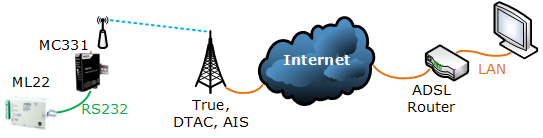

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (MC331)

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

19200

Data Bits:

8

Stop Bits:

1

Parity:

None

Analog Input

Number of Channel:

2 Channels

Input Type:

Current , Voltage (Optional)

Input Range:

Current (4 to 20 mA)

Voltage mVDC (0 to 100, 0 to 200 mVDC)

Voltage (0 to 1, 0 to 5, 0 to 10 VDC)

ADC Resolution:

10 Bits

Accuaracy:

± 0.2 % of span

Recording

Storage Internal:

128 Kbytes (256 Kbytes optional)

Recording Interval:

1 sec to 18 Hours (Programmable)

High Speed 1 Channel:

5 msecs to 995 msecs

High Speed 2 Channels:

10 msecs to 990 msecs

Record Mode:

Stop when full or Roll Over

Recording by:

Button SW

Data Format:

Can be Exported to MS Excel

Data Capacity:

32,760 Record (2 Channels that 128 Kbytes)

Power Requirements

Power Supply:

Battery 6.2 VDC @ 1 AH (Sanyo CR123A Lithium) or Adapter 9 VDC

Power Consumption

Standby:

30 µA @ 6 VDC

Start Record:

500 µA @ 6 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W81 x H61 x D26 mm.

Warranty

Warranty Period:

1 year
Ordering
Ordering Information: Specify Input Rang, Memory
Example ML22/128Kbytes/4-20mA
Packagelist

Package Checklist

1. ML22

2. RS-232 Cable

3. Adapter 9 VDC

Downloads
Datasheet:
application/pdf iconML22 Specification.pdf
Manual:
application/pdf iconML22 Manager V1.8.pdf
Software:
ML22 Manager V1.8
