MC320: Modbus Gateway

- Convert Between Modbus TCP/IP

  and Modbus RTU/ASCII

- 1 Ethernet Port and 1 RS232/RS422/485 Ports

- Supports 8 TCP/IP MODBUS Protocol Device

  and 32 MODBUS Serial Connection

- Easy Hardware Setup and Configuration

      Modbus Gateway MC320 เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อการสื่อสารระหว่าง Modbus TCP และ Modbus RTU/ASCll ให้สามารถสื่อสารกันได้ โดย MC320 สามารถเชื่อมต่อกับอุปกรณ์ทางด้าน Serial ได้ทั้งแบบ Master และ Slave ส่วนทางด้าน Ethernet สามารถเชื่อมต่อได้ ทั้งแบบ Server และ Client (Modbus TCP/UDP: Master/Slave) โดยรองรับการเชื่อมต่อจาก Client (Modbus TCP Master) ได้พร้อมกัน 8 ตัว

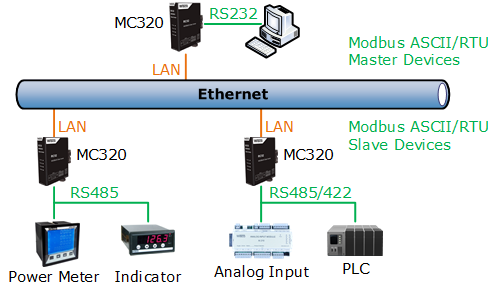

อุปกรณ์ Serial Master เชื่อมต่อกับอุปกรณ์ Serial Slave ผ่านทางระบบ Ethernet

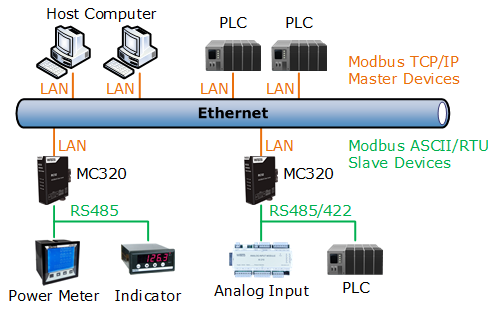

อุปกรณ์ Modbus TCP/IP (Master) เชื่อมต่อกับอุปกรณ์ Serial Slave ได้หลายตัว

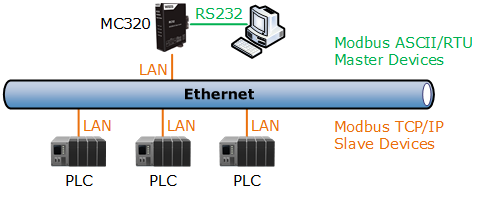

อุปกรณ์ Serial Master เชื่อมต่อกับอุปกรณ์ Modbus TCP/IP ได้หลายตัวผ่าน Modbus Gateway (MC320)

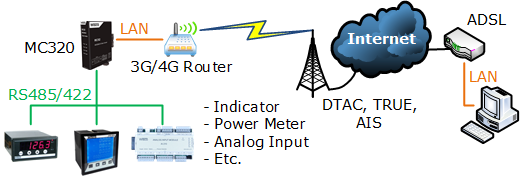

การเชื่อมต่อผ่านทาง Internet


Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

10 Base-T/100 Base-T Standard

Data Rates:

300 - 115,200 bps

Transmission:

100 m.

Magnetic Isolation Protection:

15 KV Built-in

Protocols:

MODBUS TCP/UDP (Server/Client)

Max Transaction:

16 Transactions

Serial Interface

Serial Standards:

RS232 Through D-Type 9 pin Connecter (Male)

RS485/422 (Isolated) 5 Pin Terminal Block (Software Selectable)

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Protocol:

MODBUS ASCII/RTU (Master/Slave)

Serial Parameter

Baud Rate:

1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Flow Control:

None, Hardware

Multi-Master and Multi-Drop

Master/Internet Mode:

8 Connections

Slave Mode:

8 Connections

Power Requirements

Power Supply:

12 to 35 VDC

Power Consumption

Operating:

100 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Housing:

Metal

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information:
Example MC320
Packagelist

Package Checklist

1. MC320

2. LAN Cable

Downloads
Datasheet:
application/pdf iconMC320 Specification.pdf
Manual:
application/pdf iconMC320 Utility Manual V1.0.1.pdf
Software:
MC300 Series Utilities Setup V1.0.4
