HT21: Humidity & Temperature

- 2 Rows LCD Display

- 1 Humidity Channel

- 1 Temperature Channel

- 1 Dew Point Channel

- Communication Modbus Protocol ASCII and RTU

- Protection IP65

            Humidity & Temperature HT21 เป็นอุปกรณ์ที่ใช้สำหรับวัดค่าอุณหภูมิและความชื้น โดยค่าที่วัดได้นั้นจะถูกส่งผ่านทาง RS485 ซึ่งจะใช้การสื่อสารแบบ Protocol Modbus ASCII, Protocol Modbus RTU และแสดงผลค่าวัดที่จอ LCD

HT21 สามารถเชื่อมต่อกับโปรแกรม Lab View, Fix, Genesis, etc. ผ่านทาง RS485

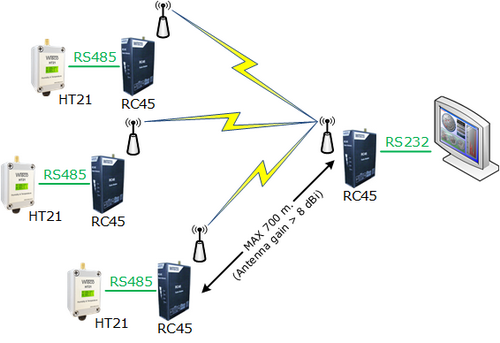

การเชื่อมต่อผ่านทาง Wireless (Point to Multipoint)

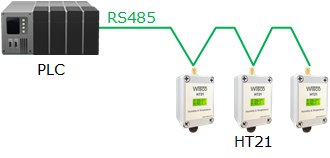

การเชื่อมต่อผ่านทาง PLC

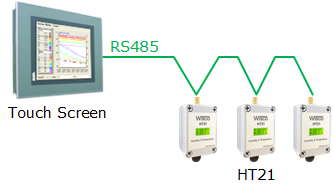

การเชื่อมต่อผ่านทาง Touch Screen

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bit:

8

Stop Bit:

1

Parity:

None

Input

Number of channel:

2 Channels

Input type:

Humidity, Temperature

Input range:

Humidity 0 to 100 %RH

Accuracy: ± 2% at 10 to 90 %RH.

Temperature (-)20 to 55 °C

Accuracy: ± 1 °C

Dew Point:

1 Channel

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

180 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W95 x H65 x D55 mm

Probe Length:

Dia 11 x Length 20 mm.

Protection:

IP65

Warranty

Warranty Period:

1 Year
Ordering
Ordering Information:
Example HT21
Packagelist

Package Checklist

1. HT21

Downloads
Datasheet:
application/pdf iconHT21 Specification.pdf
Manual:
application/pdf iconHT21 Protocol Manual V1.1.0.pdf
