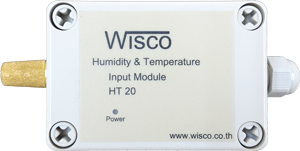

HT20: Humidity & Temperature To RS485 (Modbus)

- 1 Humidity Channel

- 1 Temperature Channel

- 1 Dew Point Channel

- Communication Modbus Protocol ASCII

  and RTU

            Humidity & Temperature To RS485 (Modbus) HT20 เป็นอุปกรณ์ที่ใช้สำหรับวัดค่าอุณหภูมิและความชื้น โดยค่าที่วัดได้นั้นจะถูกส่งผ่านทาง RS-485 ซึ่งจะใช้การสื่อสารแบบ Protocol Modbus ASCII และ Protocol Modbus RTU

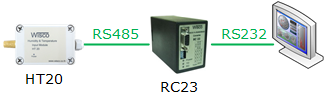

HT20 สามารถเชื่อมต่อกับโปรแกรม Lab View, Fix, Genesis, etc. ผ่านทาง RS-485

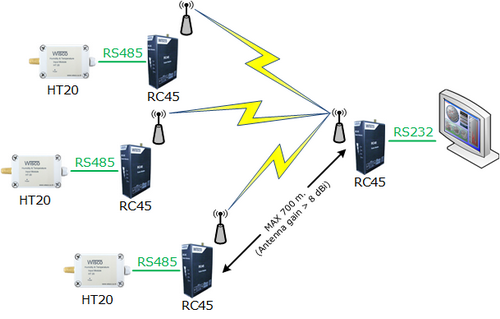

การเชื่อมต่อผ่านทาง Wireless (Point to Multipoint)

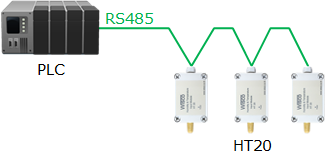

การเชื่อมต่อกับ PLC

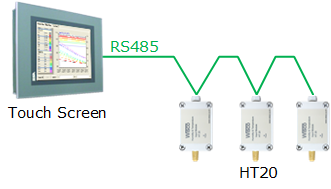

การเชื่อมต่อกับ Touchscreen

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bit:

8

Stop Bit:

1

Parity:

None

Input

Number of channel:

2 Channels

Input type:

Humidity, Temperature

Input range:

Humidity (0-100%)

Accuracy: ± 2% at 10 to 90 %RH.

Temperature (-)20 to 55 °C

Accuracy: ± 1 °C

Dew Point:

1 Channel

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

45 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W95 x H65 x D55 mm

Probe Length:

Dia13 x Length33 mm.

Protection:

IP67

Warranty

Warranty Period:

1 Year
Ordering
Ordering Information:
Example HT20
Packagelist

Package Checklist

1. HT20

Downloads
Datasheet:
application/pdf iconHT20 Specification.pdf
Manual:
application/pdf iconHT20 Protocol Manual V2.1.pdf
