DT21: Pressure Transmitter

- Piezoresistive silicon chip employed Resolution

- Perfect long term stability

- MEMS technology

- CE certificate

            DT21 เป็นเซ็นเซอร์ที่ใช้วัดค่าแรงดันอุตสาหกรรมแล้วส่งออกเป็นสัญญาณมาตรฐาน 4 - 20 mA และเป็นที่นิยมมากที่สุดในการวัดความดันอากาศและของเหลว ชิปความดันซิลิกอนความไวสูงถูกใช้ในเซ็นเซอร์เพื่อให้เกิดคุณภาพสูงสุดกับการตอบสนองที่รวดเร็ว อ้างอิงข้อกำหนดที่สำคัญที่สุดสำหรับการใช้งานในอุตสาหกรรมคือความเสถียรในระยะยาว เครื่องส่งสัญญาณแรงดัน DT21 ได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมโดยมีความเสถียรในระยะยาวที่สมบูรณ์แบบ

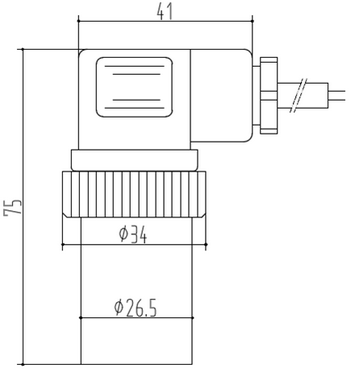

In mm

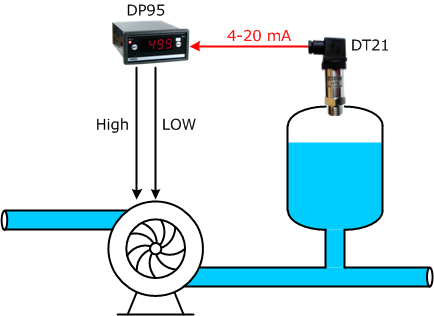

ควบคุมแรงดันของน้ำ

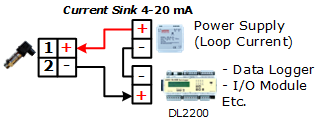

การต่อสายเข้ากับ Indicator รุ่นต่างๆของ Wisco

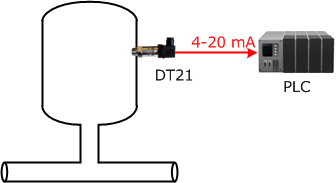

วัดแรงดันของแก๊ส, ถังลม ฯลฯ

Specifications

Pressure Input

Pressure range:

0-10 Bar

Overpressure:

200% of Full Scale

Analog Output

Output type:

Current (2 Wire, Loop Power)

Output range:

4 to 20 mA

Power Supply:

12 to 24 VDC

Accuracy:

± 0.5 % F.S. (Typical)

Output Impedance:

Max. 500 Ω at 24 VDC (50 Ω/V above 12 VDC)

Environmental Limits

Operating Temperature:

(-)20 to 125 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

(-)40 to 125 °C

Physical Characteristics

Protection:

IP65

Pressure Connector:

G ½ Male

Housing Material:

Stainless Steel 304 (SS316 For Sensor Inside)

Long-Term Stability:

≤ 0.2% F.S. / Year

Weight:

180g (Approx)

Warranty

Warranty Period:

1 Year
Ordering
Ordering Information: Specify Pressure Rang
Example DT21/0-10 Bar
Packagelist

Package Checklist

1. DT21

Downloads
Datasheet:
application/pdf iconDT21 Specification.pdf
