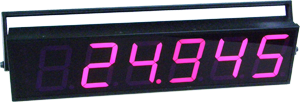

DP60: Big Digital Remote Display

- 7-Segment LED Display

- 6 Digits Display

- 100 mm. Height

- Controlled by MODBUS Protocol

  (RS-485)

            Big Digital Remote Display DP60 เป็นอุปกรณ์แสดงผลด้วย LED 7-segment โดยสั่งให้แสดงผลผ่านทาง Port RS-485 ด้วย MODBUS Protocol

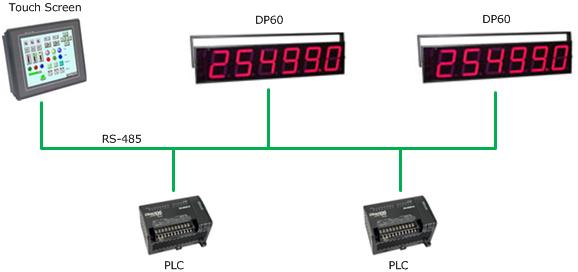

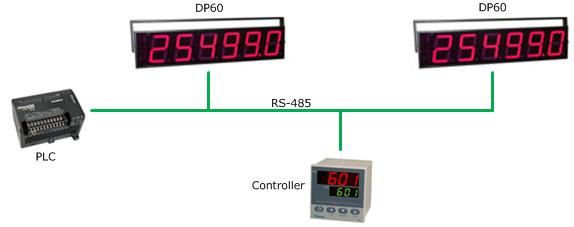

            DP60 จะมีหน้าที่เป็น Slave โดยรับคำสั่งจาก Master เช่น PLC, Touch Screen หรือ คอมพิวเตอร์มาแสดงผลตามต้องการได้ถึง 6 Digits





Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Serial Parameter

Baud Rate:

4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Monitor

Display:

6 Digits, 100 mm. (7-Segment)

Display Color:

Red (std)

Power Requirements

Power Supply:

110 VAC, 220 VAC ± 20 %

12 VDC, 24 VDC ± 20 % (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W590 x H140 x D60 mm.

Wiring:

Screw Terminals

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example DP60/220 VAC
Packagelist

Package Checklist

1. DP60

2. Cable Config

Downloads
Datasheet:
application/pdf iconDP60 Specification.pdf
Manual:
application/pdf iconDP60 Utility Manual V2.0.pdf
Driver:
USB Driver
Software:
DP60 Utility V2.0
