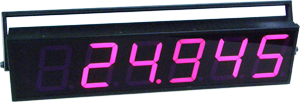

DP50: Big Process Indicator

- 6 Digit Display

- 100 mm. Height

- Programmable Input Type

- RS 485 Modbus Communication

Big Process Indicator DP50 เป็นอุปกรณ์ที่ใช้สำหรับแสดงค่าวัดเป็นตัวเลขขนาดใหญ่ สามารถรับ Input ได้หลายชนิด เช่น

อุณหภูมิ ซึ่งใช้ได้กับ Sensor ทั้งแบบ Thermocouple (R,S,K,E,J,T,B) และ RTD(PT100)

DC Volt (0-10 VDC,0-5 VDC,0-30VDC)

DC mV (0-100,VDC)

DC mA (0-20mA,4-20mA)

ซึ่งสามารถเลือกโดยใช้ DP50 Utility ในการกำหนดชนิด Input Type นอกจากนี้ DP50 ยังสามารถส่งค่าวัดผ่านทาง RS485 ให้กับเครื่องคอมพิวเตอร์เพื่อแสดงผล โดยใช้ Modbus Protocol

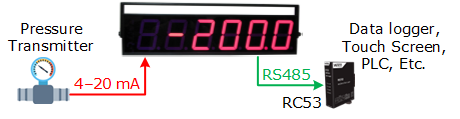

การแสดงผลและบันทึกข้อมูล (RC53)

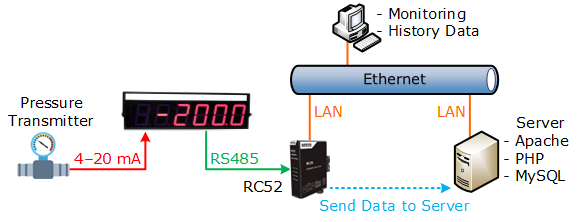

การแสดงผลและบันทึกข้อมูลลงในฐานข้อมูล (RC52)

Specifications

Serial Interface
Serial Standards:	RS485 (Isolated) 2 Pin Terminal Block
Distance:	RS485 Length 1 Km.
Protocol:	MODBUS ASCII/RTU, Wisco ASCII
Supply Software:	Citect, Wonderware, LAB View etc.

Serial Parameter
Baud Rate:	4800, 9600, 19200, 57600, 115200
Data Bits:	7, 8
Stop Bits:	1, 2
Parity:	None, Odd, Even

Monitor
Display:	6 Digits, 100 mm. Height (7-Segment)
Display Color:	Red (std)

Analog Input
Number of Channel:	1 Channel
Input Type:	Programmable
Input Range:	Thermocouple (R, S, K, E, J, T, B)
	RTD (Cu10, PT100, PT1000)
	Resistance (0 to 600 Ω, 0 to 1200 Ω, 0 to 4000 Ω)
	Voltage mVDC (0 to 80, 0 to 150 mVDC)
	Voltage VDC (0 to 1, 0 to 5, 0 to 15, 0 to 30 VDC)
	Current (4 to 20 mA, 0 to 20 mA, 0 to 40 mA)
ADC Resolution:	16 bits
Accuaracy:	± 1 least significant digit

Power Requirements
Power Supply:	110, 220 VAC
	12, 24 VDC (Optional)

Environmental Limits
Operating Temperature:	0 to 55 °C
Operating Humidity:	5 to 95 %RH
Storage Temperature:	0 to 70 °C

Physical Characteristics
Dimension:	W590 x H140 x D60 mm.
Wiring:	screw terminals

Warranty
Warranty Period:	5 year

Ordering

Ordering Information:	Specify Power Supply
Example	DP50/220 VAC

Packagelist

Package Checklist

1. DP50

2. Cable Config

Downloads

Datasheet:

DP50 Specification.pdf

Manual:

DP50 Manual V2.1.0.pdf

Driver:

Cable Driver

Software:

DP50 Utility V2.1.0
