DP41: Digital Counter Indicator

- 6 Digit Counter

- Programmable Scaling

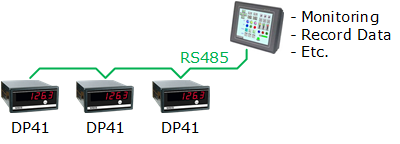

- RS485 Modbus Communication

- Bi-Direction Control

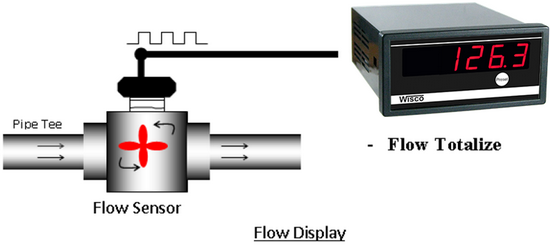

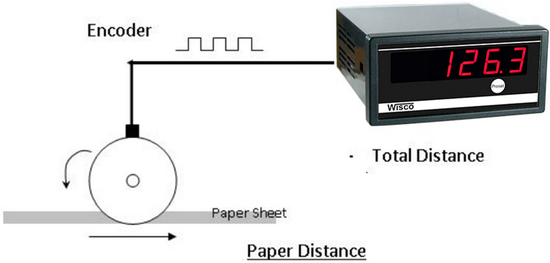

            Digital Counter Indicator DP41 เป็นอุปกรณ์รับสัญญาณ Input Pulse จาก Sensor ได้หลายชนิด เช่น Flow Sensor, Encoder, Proximity Switch โดย DP41 จะนับจำนวน Pulse ที่เข้ามาแสดงค่าเป็นตัวเลข โดยสามารถ Program Scaling ของ Counter ได้ การเชื่อมต่อกับ DP41 ได้โดยผ่านทาง RS485 Modbus Communication Port

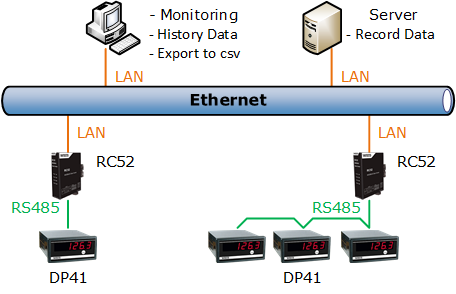

Centralized Data Logging System

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Supply Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Monitor

Display:

6 digits, 14.2 mm. (7-Segment)

Display Color:

Red (std)

Digital Display Range:

(-)99999 to 999999

Digital Input

Number of Channel:

1 Channel

Sensor Type:

Wet Contact or Dry Contact

Wet Contact (DI to COM):

ON: 12 to 24 VDC

OFF: 0 VDC

Dry Contact (DI to GND):

ON: Short to GND

OFF: Open

Counter Frequency:

Max. 1 KHz

Power Requirements

Power Supply:

85 to 230 VAC

(12 to 35 VDC Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W96 x H48 x D120 mm.

Panel Cutout:

W90 x H40 mm.

Mounting:

Panel Flush Mounting

Wiring:

Screw terminals

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example DP41/220VAC
Packagelist

Package Checklist

1. DP41

2. Cable Config

Downloads
Datasheet:
application/pdf iconDP41 Specification.pdf
Manual:
application/pdf iconDP41 Utility Manual V1.0.0.pdf
Driver:
Cable Driver
Software:
DP41 Utility V1.0.0
