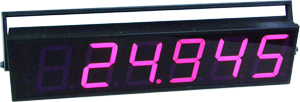

DP40: Big Digital Counter

- 6 Digit Counter

- Programmable Scaling

- RS485 Modbus Communication

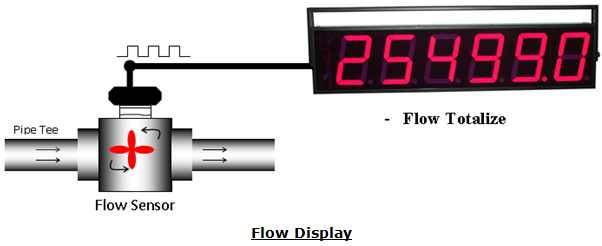

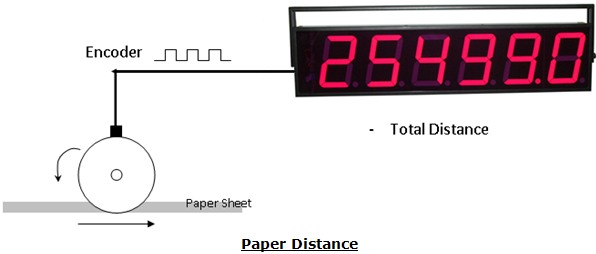

            Big Digital Counter DP40 เป็นอุปกรณ์รับสัญญาณ Input Pulse จาก Sensor ได้หลายชนิด เช่น Flow Sensor, Encoder, Proximity Switch DP40 จะนับจำนวน Pulse ที่เข้ามาแสดงค่าเป็นตัวเลขขนาดใหญ่ โดยสามารถ Program Scaling ของ Counter ได้ การเชื่อมต่อกับ DP40 สามารถได้โดยผ่านทาง RS-485 Modbus Communication Port



Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Supply Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200

Data Bits:

8

Stop Bits:

1

Parity:

None

Monitor

Display:

6 digits, 100 mm. Height (7-Segment)

Display Color:

Red (std)

Digital Display Range:

Multiplier 0.01-1000.00

Digital Input

Number of Channel:

1 Channel

Sensor Type:

Wet Contact or Dry Contact

Wet Contact (DI to COM):

ON: 12 to 24 VDC

OFF: 0 VDC

Dry Contact (DI to GND):

ON: Short to GND

OFF: Open

Counter Frequency:

Max. 100 Hz

Accuracy:

± 1 least significant digit

Power Requirements

Power Supply:

85 to 230 VAC

(12 to 35 VDC Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W590 x H140 x D60 mm.

Wiring:

Screw terminals

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DP40/220VAC
Packagelist

Package Checklist

1. DP40

2. Cable Config

Downloads
Datasheet:
application/pdf iconDP40 Specification.pdf
Manual:
application/pdf iconDP40 Utility Manual V2.2.0.pdf
Driver:
Cable Driver
Software:
DP40 Utility v2.2.0
