DP32: Loop Power Indicator



- Input 4 - 20 mA

- 5 Digits LED 14.2 mm. Display

- Looped Power (No Aux. Supply)

- Programmable Display

- Linear or Nonlinear

- 1 Alarm Function



            Loop Powered Indicator DP32 เป็นอุปกรณ์แสดงค่าวัดโดยรับ Input 4 - 20 mA มาแสดงผลได้ถึง 5 หลัก โดยไม่ต้องมี Aux. Supply สามารถตั้งค่า Alarm โดยสามารถเลือกเป็น Hi Alarm หรือ Low Alarm ได้

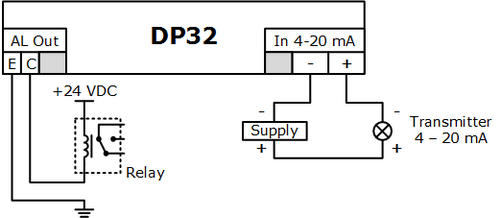

Wiring Diagram

Specifications

Monitor

Display:

5 Digits, Red LED, 14.2 mm.

Max Display:

-19999 ~ 99999

Scaling:

Programmable Linear or 17 Points Nonlinear

Input

Number of Channel:

1 Channel

Input Type:

Current

Input Range:

4 to 20 mA

Loop Powered:

12 to 35 VDC

ADC Resolution:

22 Bits

Accuracy:

< 0.1 % of Reading

Voltage Drop:

< 3 VDC (Without Alarm), < 5 VDC (With Alarm)

Output

Number of Channel:

1 Channel

Output Type:

NPN (Open Collector)

Rating:

MAX 70 VDC, 50 mA

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W95 x H65 x D55 mm.

Protection:

IP65

Warranty

Warranty Period:

1 year
Ordering
Ordering Information:
Example DP32
Packagelist

Package Checklist

1. DP32

2. Manual

Downloads
Datasheet:
application/pdf iconDP32 Specification.pdf
Manual:
application/pdf iconDP32 Manual V1.0.0.pdf
