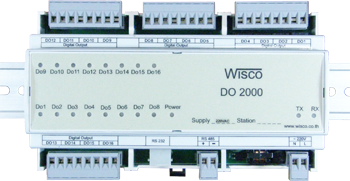

DO2000: Digital Output Module

- 16 Digital Output (Relay

  Contact)

– Protocol MODBUS or ASCII

  Command

- RS232, RS485 Isolated (1000 V)

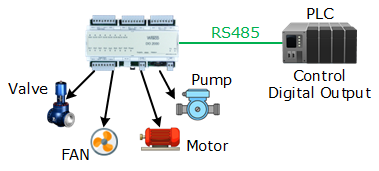

            Digital Output Module DO2000 เป็นอุปกรณ์ที่มี Digital Output เป็น Relay Contact ทั้งหมด 16 ช่อง โดยส่งคำสั่งควบคุมผ่านทาง RS-232 หรือ RS-485 ทำให้สามารถใช้คอมพิวเตอร์ หรือ PLC เขียนโปรแกรมขึ้นมาควบคุม Output Relay ได้ ตัวอย่างการใช้งาน เช่น ควบคุมการ ON – OFF ของระบบไฟฟ้า, ควบคุมการทำงานของ Motor เป็นต้น



Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 6 Pin

RS485 (Isolated) 4 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

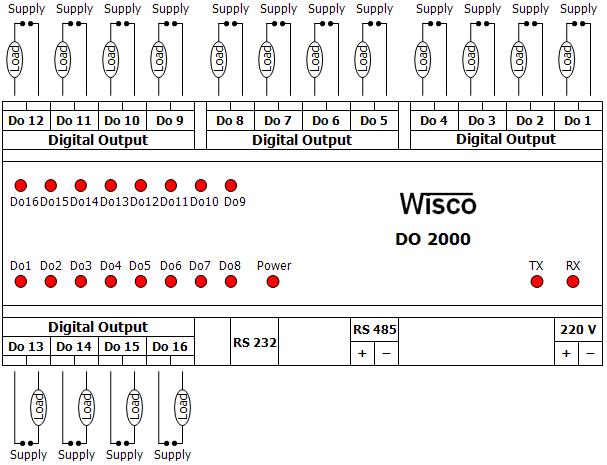

Relay Output

Number of Channel:

16 Channels

Relay Type:

N.O.

Contact Rating:

5 A @ 250 VAC

5 A @ 30 VDC

Power Requirements

Power Supply:

85 to 230 VAC

12 to 35 VDC Optional

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DO2000/220 VAC
Packagelist

Package Checklist

1. DO2000

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconDO2000 Specification.pdf
Manual:
application/pdf iconDIO Utility V2.1.pdf
application/pdf iconDO2000 Protocol.pdf
Software:
DIO Utility V2.1
