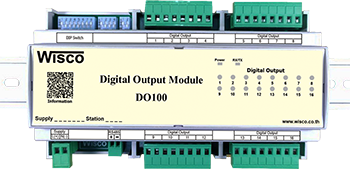

DO100: Digital Output Module

- 16 Digital Output (Relay

  Contact)

– Protocol MODBUS or ASCII

  Command

- RS232, RS485 Isolated (1000 V)

            Digital Output Module DO100 เป็นอุปกรณ์ที่มี Digital Output เป็น Relay Contact ทั้งหมด 16 ช่อง โดยส่งคำสั่งควบคุมผ่านทาง RS485 ทำให้สามารถใช้คอมพิวเตอร์ หรือ PLC เขียนโปรแกรมขึ้นมาควบคุม Output Relay ได้ ตัวอย่างการใช้งาน เช่น ควบคุมการ ON – OFF ของระบบไฟฟ้า, ควบคุมการทำงานของ Motor เป็นต้น

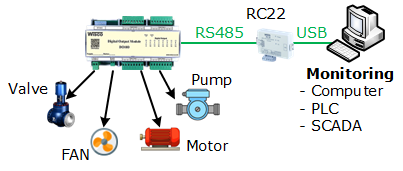

ควบคุมการทำงานอุปกรณ์ต่างๆผ่านทาง RS485

การเชื่อมต่อผ่านทาง Ethernet (MC330)

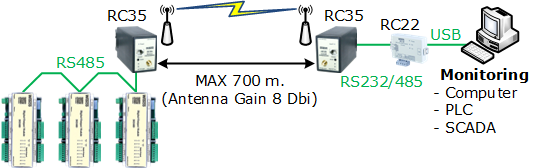

การเชื่อมต่อผ่านทาง Wireless (RC35)

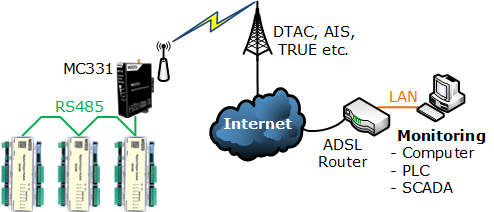

การเชื่อมต่อผ่านทาง Internet (MC331)

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Relay Output

Number of Channel:

16 Channels

Relay Type:

N.O., N.C. (Optional)

Contact Rating:

5 A @ 250 VAC

5 A @ 30 VDC

Power Requirements

Power Supply:

110 to 230 VAC

12 to 35 VDC Optional

Power Consumption

Operate:

330 mA @ 12 VDC (3.96 W)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H91 x D61 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example DO100/110-230VAC
Packagelist

Package Checklist

1. DO100

Downloads
Datasheet:
application/pdf iconDO100 Specification.pdf
Manual:
application/pdf iconDIOUtility Manual V2.1.0.pdf
application/pdf iconDO100 Protocol Manual V1.0.0.pdf
Driver:
DIO Utility V2.1.0
