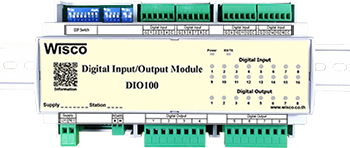

DIO100: Digital Input/Output Module

- 16 Digital Input (Isolated

  1000 V)

- 8 Digital Output (Relay Contact)

- RS485 Isolated

            Digital Input/Output Module DIO100 สามารถรับสัญญาณ Digital Input ได้ 16 ช่องและมี Digital Output เป็น Relay Contact อีก 8 ช่อง การควบคุม DIO100 สามารถ ทำได้โดยส่งคำสั่งควบคุมผ่านทาง RS485 ทำให้สามารถใช้เครื่องคอมพิวเตอร์หรือ PLC เขียนโปรแกรมควบคุม Input-Output ได้ ตัวอย่างการใช้งาน เช่น แสดงสภาวะการทำงานของเครื่องจักร สภาวะการเกิด Alarm หรือควบคุมการ ON-OFF โดยใช้คอมพิวเตอร์ หรือ PLC เป็นต้น

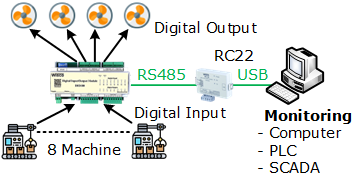

แสดงสถานะการทำงานและควบคุมการทำงานของอุปกรณ์ต่างๆผ่าน RS485

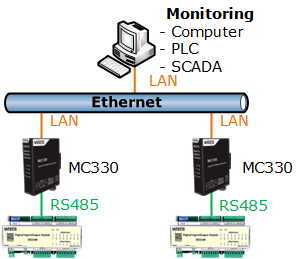

การเชื่อมต่อผ่านทาง Ethernet (MC330)

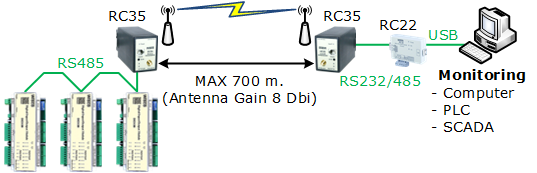

การเชื่อมต่อผ่านทาง Wireless (RC35)

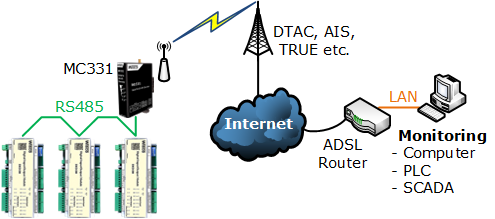

การเชื่อมต่อผ่านทาง Internet (MC331)

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Digital Input

Number of Channel:

16 Channels

Sensor Type:

Wet Contact or Dry Contact

Wet Contact (DI to COM):

ON : 12 to 24 VDC

OFF : 0 VDC

Dry Contact (DI to GND):

ON : Short to GND

OFF : Open

Isolation:

Opto Isolated

Relay Output

Number of Channel:

8 Channels

Relay Type:

N.O.

Contact Rating:

5 A @ 250 VAC

5 A @ 30 VDC

Power Requirements

Power Supply:

110 to 230 VAC

12 to 35 VDC (Optional)

Power Consumption

Operate:

30 mA @ 12 VDC (0.36 W)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H91 x D62 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example DIO100/110-230VAC
Packagelist

Package Checklist

1. DIO100

Downloads
Datasheet:
application/pdf iconDIO100 Specification.pdf
Manual:
application/pdf iconDX100 Utilities Manual V1.0.0.pdf
application/pdf iconDIO100 Protocol Manual V1.0.0.pdf
Software:
DX100 Utilities V1.0.0
