DI2000: Digital Input Module


- 32 Digital Input (Opto Isolated)

- RS232, RS485 Isolated

- MODBUS Protocol

- DIN Rail Mounting

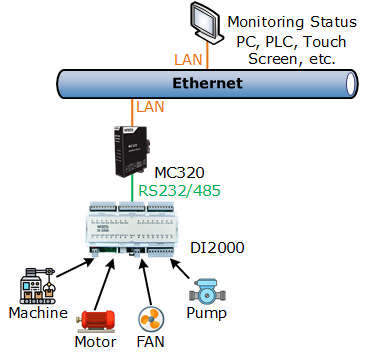

            Digital Input Module DI2000 เป็นอุปกรณ์ที่รับสัญญาณ Digital Input ได้ทั้งหมด 32 ช่อง โดยสามารถอ่านสถานะของสัญญาณผ่านทาง RS-232 หรือผ่านทาง RS-485 ทำให้สามารถใช้ Computer, PLC, Touch Screen เขียนโปรแกรมขึ้นมาอ่านค่า Digital ได้ ตัวอย่างการใช้งาน เช่น แสดงสภาวะการทำงานของเครื่องจักร, แสดงสภาวะการเกิด Alarm, ขยายจำนวน Digital Input ของ PLC เป็นต้น



Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 6 Pin

RS485 (Isolated) 4 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

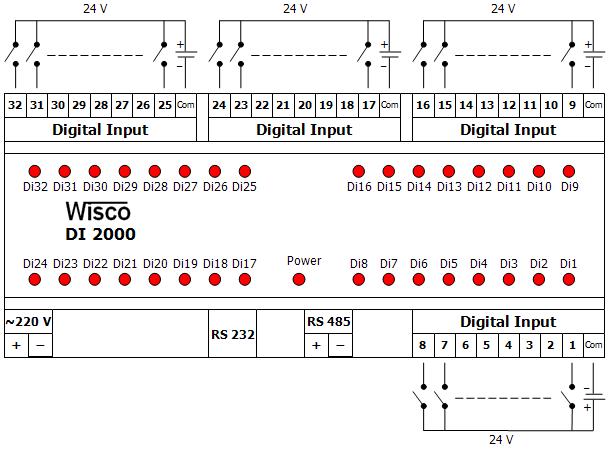

Digital Input

Number of Channel:

32 Channels

Sensor Type:

wet Contact

wet Contact (DI to GND):

ON : 12 to 24 VDC (Optional : 220 VAC)

OFF : 0 to 3 VDC

Isolation:

Opto Isolated

Power Requirements

Power Supply:

110, 220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DI2000/220 VAC
Packagelist

Package Checklist

1. DI2000

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconDI2000 Specification.pdf
Manual:
application/pdf iconDIO Utility Manual V2.1.0.pdf
application/pdf iconDI2000 Protocol Manual.pdf
Software:
DIO Utility V2.1
