CL27: GPRS Data Logger

- Smart Phone, Tablet, PC. Real Time

  Monitoring

- 4 Channels Analog Input

- 2 Channels Totalizer

- 3G/4G (HSDPA/LTE) Data Transfer

- ใช้งานกับ SIM ทั่วไปโดยไม่ต้องพึ่ง SIM Fix IP

- Centralize data logger (Logger on

  common database: MySQL, SQL Server)

- SMS Alarm (Send alarm to define number)

- Two Relay Output Control VIA SMS

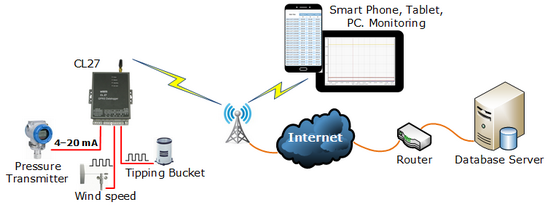

            GPRS Data Logger CL27 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดต่างๆ CL27 สามารถวัดสัญญาณได้ทั้งแบบ Analog และ Digital (Pluse) โดย CL27 จะบันทึกค่าวัดอย่างต่อเนื่องลงใน Flash Memory การบันทึกข้อมูลทุกครั้งจะมีเวลาและวันที่ในการบันทึกข้อมูลกำกับไว้และจะส่งข้อมูลที่บันทึกได้นั้นผ่านสัญญาณ GPRS เข้าสู่เครือข่ายอินเตอร์เน็ต ไปยังเซิร์ฟเวอร์ (MySQL, SQL Server) ของระบบ Centralized Data Logging System (รายละเอียด) สามารถดูข้อมูลพร้อมกันผ่านทาง Smart Phone, Tablet หรือ PC ได้ ซึ่ง CL27 สามารถเลือกโหมดการบันทึกข้อมูลได้ 3 แบบ คือ Continuous, Schedule และ Appointment และสามารถตั้งค่าจากระยะไกลให้กับ CL27 ผ่านทาง GSM Modem ได้

            Analog Input สามารถเลือกสัญญาณการวัดไม่ว่าจะเป็นสัญญาณ 4-20 mA, 0-100 mVDC, 1-5 VDC, 0-5 VDC, 0-10 VDC โดย CL27 จะบันทึกค่าวัดอย่างต่อเนื่องเก็บไว้ โดยการบันทึกทุกครั้งจะมีเวลาและวันที่ในการบันทึกกำกับไว้

            Digital Input สามารถรับสัญญาณได้ทั้งแบบ Logic และ Counter โดย Logic จะแสดงการ "ON" หรือ "OFF" ส่วน Counter จะแสดงค่าผลรวม (Totalized) ของจำนวน Input Pulse เช่น ใช้บันทึกค่า Totalized ของ Flow หรือบันทึกค่า Kwh. ของการใช้ไฟฟ้า


Centralized Data Logging System

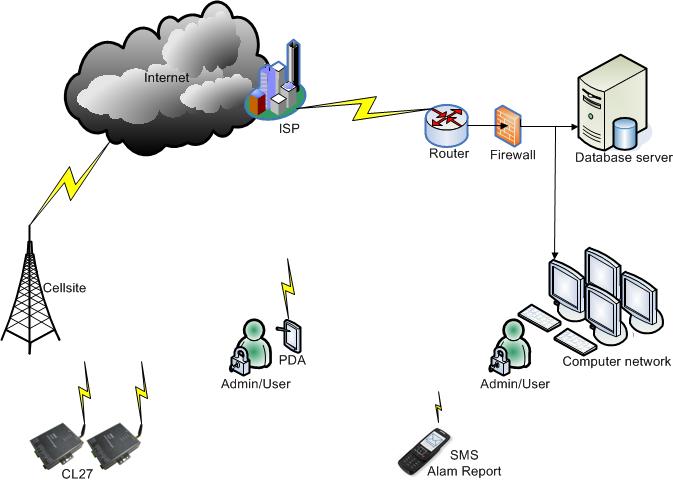

            จากรูป เป็นการแสดงระบบ Centralized Data Logging System ที่พัฒนามาจากระบบฐานข้อมูลบนเซอร์ฟเวอร์ทั่วไป ที่สามารถเข้าใจง่ายคือ CL27 จะส่งข้อมูลสัญญาณ GPRS เข้าสู่ระบบเครือข่ายอินเตอร์เน็ต ไปยังเซอร์ฟเวอร์ของระบบ และข้อมูลที่อยู่บนเซอร์ฟเวอร์นั้นสามารถเรียกดูหรือจัดการได้ทุกที่ ผ่านเครื่องคอมพิวเตอร์, พีดีเอ, โทรศัพท์เคลื่อนที่หรืออื่นๆ ที่สามารถเชื่อมต่อกับระบบอินเตอร์เน็ตได้

            กล่าวคือ Centralized Data Logging System เป็นระบบจัดเก็บข้อมูลบนเครือข่ายและเป็นระบบการจัดเก็บข้อมูลแบบรวมศูนย์ โดยนำเอาความสามารถของเซอร์ฟเวอร์และระบบอินเตอร์เน็ตมาใช้ โดยข้อมูลต่างๆ จะมารวมกันที่เซอร์ฟเวอร์ และใช้ระบบอินเตอร์เน็ตเป็นตัวกระจายข้อมูล ทำให้ง่ายต่อการจัดการและเข้าถึงได้ทุกที่ที่มีอินเตอร์เน็ต โดยไม่จำเป็นต้องมาดึงเอาข้อมูลที่ตัวอุปกรณ์

CL27 Overview (Video)

Wisserv Utility (Video)

Specifications

Cellular Interface

Frequency Bands:

FDD LTE: 800/850/900/1800/2100/2600 MHz

TDD LTE: 2300/2500/2600 MHz

WCDMA: 850/900/2100 MHz

GSM: 900/1800 MHz

LTE Version:

3GPP E-UTRA Release 10

Data Transfer (Max.):

4G FDD LTE: 150 Mbps (DL), 50 Mbps (UL)

4G TDD LTE: 130 Mbps (DL), 35 Mbps (UL)

3G DC-HSPA+: 42 Mbps (DL), 5.76 Mbps (UL)

3G UMTS: 384 Kbps (DL), 384 Kbps (UL)

3G TD-SCDMA: 4.2 Mbps (DL), 2.2 Mbps (UL)

2G EDGE: 236.8 Kbps (DL), 236.8 Kbps (UL)

2G GPRS: 85.6 Kbps (DL), 85.6 Kbps (UL)

Output power:

FDD LTE 1800: 3.21 W

TDD LTE 2600: 1.7 W

WCDMA 850: 2.69 W

GPRS 900: 2.1 W

EDGE 900: 1.66 W

SIM Card Holder:

Standard SIM

SIM Interface

Number of SIM:

1

SIM Control:

3 VDC

USB Interface

Compliance:

USB 1.1/2.0

Connector:

USB Type B

Speed:

12 Mbps (Full-Speed USB)

Class:

CDC

Analog Input

Number of Channel:

4 channels

Input Type:

Current, Voltage

Input Range:

Current (4 to 20mA)

Voltage mVDC (0 to 100 mVDC)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

ADC Resolution:

16 Bits

Accuaracy:

± 0.2 % of span

Digital Input

Number of Channel:

2 Channels

Sensor Type:

NPN open collector or dry contact

I/O Mode:

DI or Even Counter

Dry Contact:

ON : Short to GND

OFF : Open

Counter Frequency:

maximum frequency 20 Hz

Minimum Pulse Width:

50 msec

Relay Output

Number of Channel:

2 Channels (Remote Control)

Relay Type:

N.O. or N.C.

Contact Rating:

6 A @ 250 VAC

6 A @ 30 VDC

Recording

Storage Internal:

Flash Memory 8 MByte

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop When Full

Recording by:

Interval, Schedule, Appointment

Data Format:

Can be Exported to MS Excel

Data Capacity:

260,000 Records

Uploading

Uploading Interval:

≥ 1 Minute (Programmable)

Uploading by::

Interval, Schedule

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

130 mA @ 12 VDC

Start Record:

300 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W100 x H123 x D30 mm

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify input range
Example CL27/4-20mA
Packagelist

Package Checklist

1. CL27

2. Antenna

3. USB Cable

Downloads
Datasheet:
application/pdf iconCL27 Specification.pdf
Manual:
application/pdf iconCL27 Utility Manual V6.3.0.pdf
application/pdf iconWisserv Manual V2.3.4.pdf
Driver:
USB Driver
Software:
CL27 Utility Setup V6.3.5
WisServ Setup V2.3.7
WisServ Utility V2.3.7
