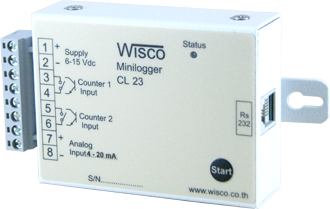

CL23: Data Logger

- 1 Channel Analog Input (4-20 mA,

  0-10 VDC)

- 2 Channels Totalizer

- Memory 64 Kbyte (Up to 256

  Kbyte)

- Data exportable to MS Excel

             Data Logger CL23 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดขนาดเล็ก ทั้งค่า Analog และ Counter (Totalizer) โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย โดย Analog Input สามารถระบุย่านที่จะวัดได้ตั้งแต่ 4-20 mA, 1-5 VDC, 0-5 VDC, 0-10 VDC ส่วน Totalizer นั้นจะทำการนับจำนวน Pulse ที่เข้ามาและจะบันทึกค่านับทั้งหมดลงในหน่วยความจำด้วย

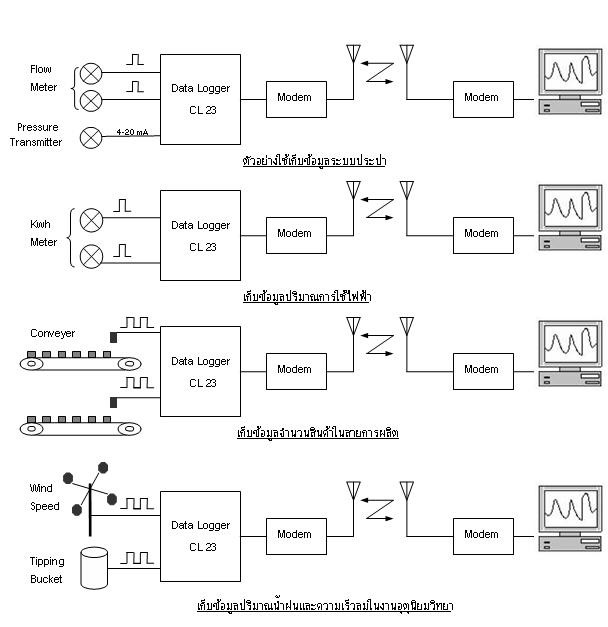

             การอ่านข้อมูลที่บันทึกอยู่ใน CL23 ทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับ CL23 ผ่านทาง RS-232 Port หรือ ผ่านทาง Modem โดยมีโปรแกรมช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผลบนคอมพิวเตอร์ในแบบตัวเลขหรือนำมาแสดงในรูปแบบกราฟได้ ข้อมูลนี้สามารถนำไปใช้ในโปรแกรม บน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

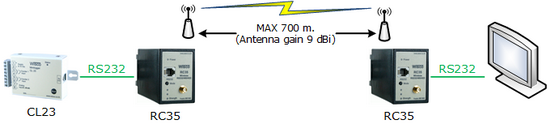

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet (MC330)

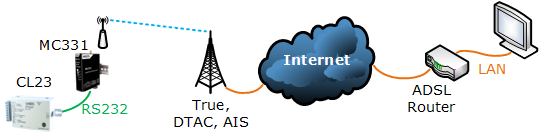

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (MC331)


Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

19200

Data Bits:

8

Stop Bits:

1

Parity:

None

Analog Input

Number of Channel:

1 Channel

Input Type:

Current, Voltage

Input Range:

Current (4 to 20 mA)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC Optional)

ADC Resolution:

10 Bits

Accuracy:

± 0.2 % of span

Totalizer Input

Number of Channel:

2 Channels

Sensor Type:

NPN open collector or Dry contact

I/O Mode:

Even Counter

Dry Contact:

ON : Short to GND

OFF : Open

Counter Frequency:

maximum frequency 20 Hz

Minimum Pulse Width:

50 msec

Recording

Storage Internal:

64 Kbytes (256 Kbytes optional)

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop When Full or Roll Over

Recording by:

Button SW, DI Trig

Data Format:

Can be Exported to MS Excel

Data Capacity:

10,880 Records that 64 Kbytes (3 Channels)

Power Requirements

Power Supply:

Battery 6.2 VDC @1 AH (Sanyo CR123A Lithium)

Power Consumption

Standby:

30 µA @ 6 VDC

Start Record:

500 µA @ 6 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W81 x H61 x D26 mm.

Warranty

Warranty Period:

1 year
Ordering
Ordering Information: Specify Input Rang, Memory
Example CL23/64Kbytes/4-20mA
Packagelist

Package Checklist

1. CL23

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconCL23 Specification.pdf
Manual:
application/pdf iconCL23 Manager V3.9.pdf
Software:
CL23 Manager V3.9.0
