AR95: Asymmetry Relay

- ป้องกันเฟสขาด, ต่อสลับเฟส

- ป้องกันแรงดันไฟฟ้าตกหรือเกิน

- ป้องกันเฟสไม่สมดุล (phase unbalance)

- ตั้งหน่วงเวลาได้ 0 - 10 วินาที

- ตั้ง Unbalance ได้ 5 - 15%

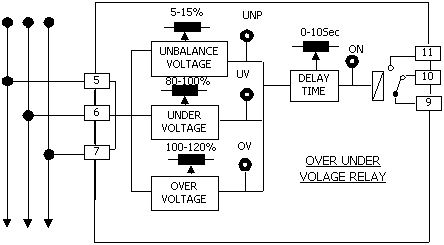

            Asymmetry Relay AR95 เป็นอุปกรณ์ตรวจสอบการที่ Voltage ของทั้ง 3 เฟส ไม่สมดุลกัน (Unbalance), ต่อสลับ phase sequence, แรงดันไฟฟ้าตกหรือเกิน (ค่าเฉลี่ยของ 3 เฟส) ในสภาวะปกติ Relay จะ ON และ LED สีแดงติดสว่าง เมื่อเกิด Voltage Unbalance เกินกว่าค่าที่ตั้งไว้ Relay จะ OFF แต่การ OFF ของ Relay นี้ สามารถตั้งหน่วงเวลาได้ 0 - 10 วินาที โดยปรับที่ปุ่ม "Delay" อุปกรณ์นี้มีประโยชน์ในการป้องกัน Unbalance Load. ไฟมาไม่ครบ 3 เฟส (phase loss), ต่อไฟสลับเฟส (phase reversal), แรงดันไฟฟ้าตกและแรงดันไฟฟ้าเกิน

Specifications

Input

Number of Channel:

1 Channel

Input Type:

3 Phase

Input Range:

110, 380 VAC (Line to Line Voltage)

Unbalance:

Adjustable 5 to 15 % of Vn.

Over Voltage:

Adjustable 100 to 120 % of Vn. (Average of Three Phase)

Under Voltage:

Adjustable 100 to 80 % of Vn. (Average of Three Phase)

Time Delay:

Adjustable 0 to 10 sec

Relay Output

Number of Channel:

1 Channel

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Power Requirements

Power Supply:

110, 380 VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Connection:

Plug-in 11 pins socket

Wiring:

Screw terminals on base socket

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Input
Example AR95/380 VAC
Packagelist

Package Checklist

1. AR95

Downloads
Datasheet:
application/pdf iconAR95 Specification.pdf
