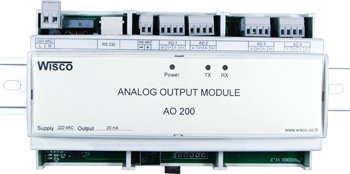

AO200: Analog Output Module

- 4 Channels Output Isolated

- Output 4-20 mA, 0-10 VDC,

  1-5 VDC

- RS232, RS485 Isolated

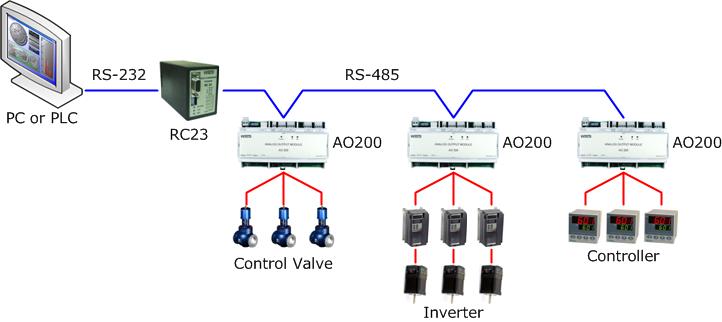

            Analog Output Module AO200 เป็นอุปกรณ์ที่สามารถส่งสัญญาณ Analog เช่น 4–20 mA, 0-10 VDC หรือ 1–5 VDC ไปควบคุมอุปกรณ์ภายนอก โดยส่งคำสั่งควบคุมผ่านทาง Port RS-232 หรือผ่านทาง RS-485 ทำให้ผู้ใช้งานสามารถพัฒนาโปรแกรมบนคอมพิวเตอร์ หรือ PLC เพื่อควบคุม Output ของ AO200 ได้ โดยมี Protocol ให้เลือกใช้ 3 แบบ คือ MODBUS ASCII, MODBUS RTU และ Wisco ASCII



Specifications

USB Interface

Compliance:

USB 1.1/2.0 (Configuration)

Connector:

USB Type Mini-A (Female)

Speed:

12 Mbps (Full-Speed USB)

Class:

CDC

Serial Interface

Serial Standards:

RS-232 RJ12 6 pin connector

RS485 (Isolated) 2 pin terminal block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Supply Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1

Parity:

None, Odd, Even

Analog Output

Number of channel:

4 Channels

Output type:

Voltage, Current

Output range:

Voltage (0-5, 1-5, 0-10, 2-10 VDC)

Current (4-20 mA)

Accuaracy:

± 0.1 % (Voltage)

± 0.2 % (Current)

DAC Resolution:

16 Bits

Output Impedance:

1 KΩ

Isolated Voltage:

500 VAC, between output and power supply

Power Requirements

Power Supply:

220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify power supply
Example AO200/220 VAC
Packagelist

Package Checklist

1. AO200

2. USB Cable

3. RS-232 Cable
