AL2000: Alarm Annunciator

- 10 Channels Input

- LED Display

- Siren Relay Output

- First Alarm Detect

- Expandable Input Channel

            Alarm Annunciator AL2000 เป็นอุปกรณ์ตรวจจับ, แสดงผล และส่งสัญญาณเตือนเมื่อเกิด Alarm ในระบบ โดยทั่วไปแล้วในระบบควบคุมต่างๆจะมีการตรวจสอบค่าวัดต่างๆ เช่น อุณหภูมิ ความดัน ความเร็วของมอเตอร์ เป็นต้น เพื่อป้องกันความเสียหายที่จะเกิดขึ้นในระบบ ถ้าเกิดความผิดปกติขึ้นระบบตรวจสอบจะแจ้งเตือนให้ผู้ดูแลระบบทราบเพื่อที่จะทำการแก้ไขต่อไป

            ในบางครั้ง Alarm ที่เกิดขึ้นที่จุดหนึ่งส่งผลให้จุดอื่นๆ เกิด Alarm ตามมาในเวลาที่ใกล้เคียงกัน เป็นการยากที่ผู้ดูแลจะตรวจหาต้นเหตุของความผิดพลาดที่เกิดขึ้น ด้วยเหตุนี้  AL2000 จึงถูกออกแบบให้ทำงานโดยเมื่อเกิด Alarm ขึ้น LED Alarm ของ Channel ที่เกิด Alarm เป็น Channel แรก จะกระพริบเร็ว (Quick Flash) ส่วน LED Alarm ของ Channel อื่นที่เกิด Alarm ตามมาจะกระพริบช้า (Slow Flash) และ Siren Relay จะ ON เมื่อเกิด Alarm ช่องใดช่องหนึ่งเกิดขึ้นและ จะ OFF เมื่อกดปุ่ม “Reset” ที่หลอด LED Alarm จะติดสว่างค้างไว้จนกระทั่ง Alarm ถูกแก้ไข  LED Alarm จึงจะดับ

            กรณีที่ระบบ Alarm ต้องใช้ Input มากกว่า 10 Channel AL2000 สามารถต่อพ่วงกันเพื่อขยายจำนวน Input Channel ได้



Input Status First Alarm Subsequence Alarm Siren
First Alarm Quick Flash OFF ON
Subsequence Alarm Quick Flash Slow Flash ON
Return to Normal Steady - ON Steady - ON OFF
Reset OFF OFF OFF
Test Slow Flash Slow Flash ON

Specifications

Alarm Input

Number of channel:

10 Channels

Alarm Input:

Programmable NO/NC Contact

Alarm Input Delay:

Programmable 50 msec, 500 msec, 2 sec, 15 sec

Lamp Flash Ferquency:

Slow Flash 0.8 Hz, Quick Flash 8 Hz

Output

Number of channel:

10 Channels

Output type:

NPN (Opto Isolated)

Relay Output

Number of channel:

1 Channels

Relay Type:

N.O. (Siren)

Contact Rating:

500 mA @ 120 VAC

Power Requirements

Power Supply:

12 VDC ± 20 %

24 VDC ± 20 %

Power Consumption

Standby:

1.3 A

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W144 x H144 x D43 mm.

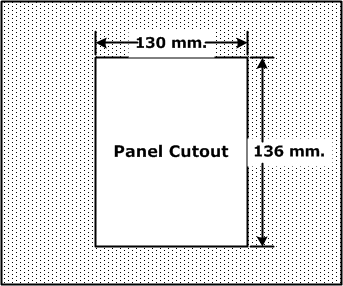

Mounting:

Panel Flash Mounting

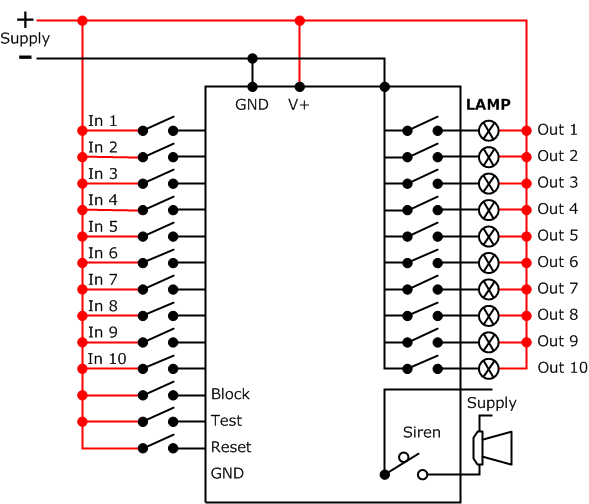

Wiring:

Screw Terminals

Weight:

0.5 Kg

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example AL2000/24VDC
Packagelist

Package Checklist

1. AL2000

Downloads
Datasheet:
application/pdf iconAL2000 Specification.pdf
Manual:
application/pdf iconAL2000 Manual V2.0.pdf
