AI210: Analog Input Module

- Programmable Input Type

- 8 Analog Input Channels

- 4 Digital Input Channels

- 4 Digital Output Channels

- RS-232, RS-485 Isolated

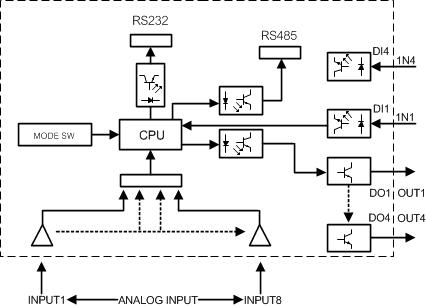

            Analog Input Module AI210 เป็นอุปกรณ์ที่สามารถรับสัญญาณ Analog Input ได้ 8 ช่อง, Digital Input 4 ช่อง และควบคุม Digital Output ได้ 4 ช่อง โดยผู้ใช้สามารถโปรแกรม Analog Input ให้ใช้ได้กับ Sensor หลายชนิด เช่น Thermocouple, RTD หรือ Voltage เป็นต้น

            การเชื่อมต่อกับ AI210 สามารถทำได้โดยผ่านทาง Port RS-232 หรือ RS-485 ทำให้ผู้ใช้สามารถพัฒนาโปรแกรมบน PC, PLC หรือ จอ Touch Screen เพื่ออ่านค่า Input และควบคุม Digital Output ของ AI210 ได้ โดย Protocol ที่ใช้เชื่อมต่อด้วยนั้นมีให้เลือกหลายแบบ เช่น MODBUS ASCII, MODBUS RTU และสามารถนำข้อมูลนี้ไปใช้ในโปรแกรมบน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย



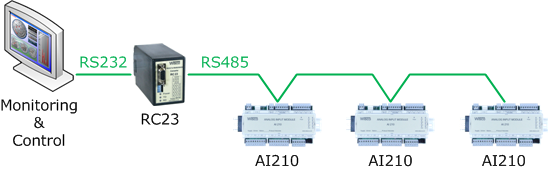

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง RS485

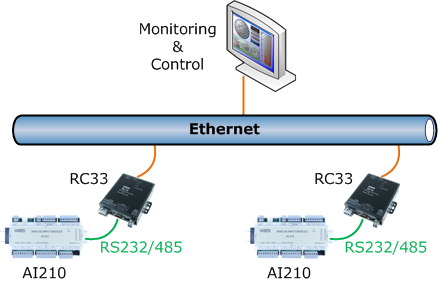

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet

Product Review

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 6 Pin

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS (ASCII, RTU), Wisco ASCII

Support Software:

Citect, Wonderware, Lab View, Fix, Genesis, etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Analog Input

Number of Channel:

8 Channels up to 24 Channels (EX24 Module)

Input Type:

Programmable Input

Input Range:

Thermocouple (R, S, K, E, J, T, B)

RTD (Cu10, PT100, PT1000)

Resistance (0 to 600 Ω, 0 to 1.2 KΩ, 0 to 4 KΩ)

Voltage mVDC (0 to 80, 0 to 150 mVDC)

Voltage (0 to 1, 0 to 5, 0 to 15, 0 to 30 VDC)

Current (4 to 20, 0 to 20, 0 to 40 mA)

ADC Resolution:

16 Bits

Isolation:

Relay Isolated

Digital Input

Number of Channel:

4 Channels

Sensor Type:

wet Contact (Opto Isolated)

wet Contact (DI to GND):

ON: 12 to 24 VDC

OFF: 0 to 3 VDC

Digital Output

Number of Channel:

4 Channels

Output Type:

NPN Open Collector

Recording

Recording Interface:

1 Sec - 18 Hours (Programmable)

Record Mode:

Stop When Full or Roll Over

Data Format:

Can be Exported to MS Excel

Power Requirements

Power Supply:

85 to 230 VAC

12, 24 VDC (Optional)

Power Consumption

Standby:

280 mA @ 12 VDC

Start Record:

350 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example AI210/85-230VAC
Packagelist

Package Checklist

1. AI210

2. RS-232 Cable

3. Resistor 250 Ω

Downloads
Datasheet:
application/pdf iconAI210 Specification.pdf
Manual:
application/pdf iconAI Utility Manual V 3.4.pdf
application/pdf iconOD04 Manual V2.8.pdf
application/pdf iconAI210 Protocol V3.3.pdf
Software:
AI Utility V3.5.0
OD04 V2.8.0
