AI20: Universal Analog Input Module

- Programmable Input Type

- 1 Analog Input Channel

- RS-485 Isolated

Analog Input Module AI20 เป็นอุปกรณ์ที่สามารถรับสัญญาณ Analog Input ได้หลายชนิด โดยผู้ใช้สามารถโปรแกรม Analog Input ให้ใช้ได้กับ Sensor หลายชนิด เช่น Thermocouple, RTD หรือ Voltage เป็นต้น

การเชื่อมต่อกับ AI20 สามารถทำได้โดยผ่านทาง RS-485 ทำให้ผู้ใช้สามารถพัฒนาโปรแกรมบน PC หรือ PLC หรือ จอ Touch Screen เพื่ออ่านค่า ได้โดย Protocol ที่ใช้เชื่อมต่อด้วยนั้นมีให้เลือกหลายแบบ เช่น MODBUS ASCII หรือ MODBUS RTU

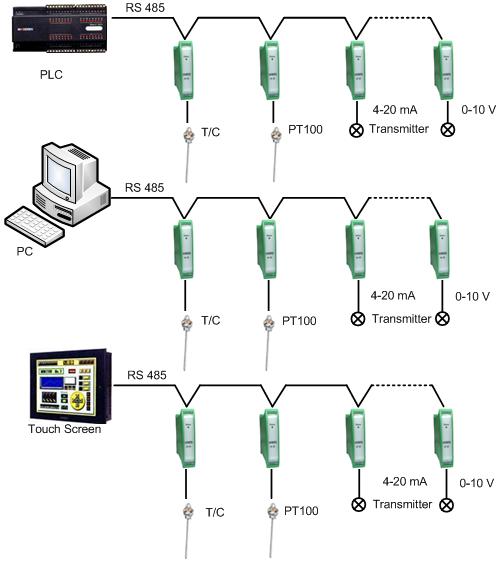

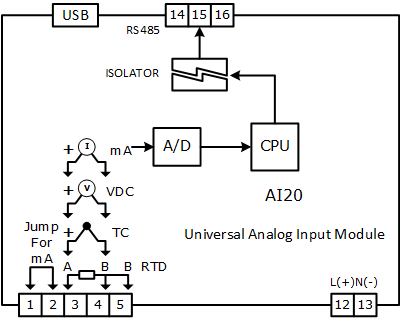

การเชื่อมต่อกับอุปกรณ์ต่างๆ

Specifications

USB Interface
Compliance:	USB 1.1/2.0
Connector:	USB Type Mini-A (Female)
Speed:	12 Mbps (Full-Speed USB)
Class:	CDC

Serial Interface
Serial Standards:	RS485 (Isolated) 2 Pin Terminal Block
Loading:	RS485 Max 32 Unit
Distance:	RS485/422 Length 1 Km.
Protocol:	MODBUS (ASCII, RTU), Wisco ASCII
Support Software:	Citect, Wonderware, Lab View, Fix, Genesis etc.

Serial Parameter
Baud Rate:	115200, 57600, 19200, 9600, 4800
Data Bits:	7, 8
Stop Bits:	1, 2
Parity:	None, Even, Odd

Analog Input
Number of channel:	1 Channel
Input type:	Programmable Input
Input range:	Thermocouple (R, S, K, E, J, T, B)
	RTD (Cu10, PT100, PT1000)
	Resistance (0 to 600 Ω, 0 to 1.2 KΩ, 0 to 4 KΩ)
	Voltage mVDC (0 to 80, 0 to 150 mVDC)
	Voltage (0 to 1, 0 to 5, 0 to 15, 0 to 30 VDC)
	Current (4 to 20 mA, 0 to 20 mA, 0 to 40 mA)
Isolation:	Relay Isolated
ADC Resolution:	16 Bits

Power Requirements
Power Supply:	220 VAC ± 10%
	12, 24 VDC (Optional)

Environmental Limits
Operating Temperature:	0 to 55 °C
Operating Humidity:	5 to 95 %RH
Storage Temperature:	0 to 70 °C

Physical Characteristics
Dimension:	W20 x H100 x D118 mm
Mounting:	DIN Rail

Warranty
Warranty Period:	5 year

Ordering

Ordering Information:	Specify Power Supply
Example	AI20/220VAC

Packagelist

Package Checklist

1. AI20

2. USB Cable

Downloads

Datasheet:

AI20 Specification.pdf

Manual:

AI20 Manual V2.0.0.pdf

Driver:

USB Driver

Software:

AI20 Utility V2.1.0
