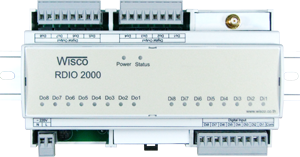

RDIO2000: Wireless Switch

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก RDIO2100

- Control 8 Input / Output

- Long Distance 1.6 Km.

- No Wiring (RF Link)

           Wireless Switch RDIO2000 เป็นอุปกรณ์ที่ใช้ควบคุม Switch จำนวนมากเพื่อ ปิด-เปิด อุปกรณ์ไฟฟ้าซึ่งอยู่ในระยะไกล โดยผ่านสัญญาณวิทยุช่วยให้ประหยัดค่าใช้จ่ายในการเดินสายและติดตั้ง

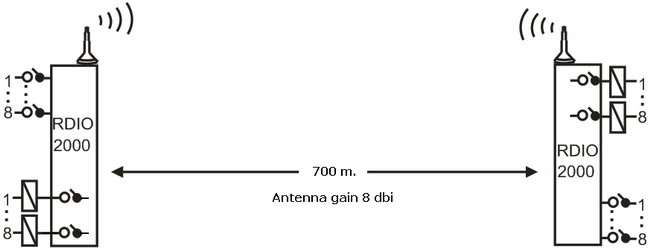

           การทำงานของ RDIO 2000 คือ Digital Input ของ  RDIO 2000 ตัวแรก “ON” จะทำให้ Digital Output ของ RDIO 2000 ตัวที่สองทำงาน เช่น RDIO 2000 ตัวแรกช่องที่ Di1 “ON” ทำให้ RDIO 2000 ตัวที่สองช่อง Do1 “ON”

           หมายเหตุ ลักษณะการเชื่อมต่อระหว่าง RDIO 2000 ให้สังเกตไฟ Status จะกระพริบเร็ว

Specifications

Wireless Interface

RF Standard:

802.15.4/Zigbee Compliant

Frequency Band:

2.4 GHz

Max. RF Data Rate:

250 Kbps

RX Sensitivity:

(-)102 dBm

TX Power:

(+)10 dBm (Max)

Transmission Distance:

Up to 90 m. Indoor/Urban

Up to 700 m. Outdoor RF line-of-sight (With Antenna gain>8dBi)

Antenna Connector:

RP-SMA, Jack/Female

Network Topology:

Point-to-Point

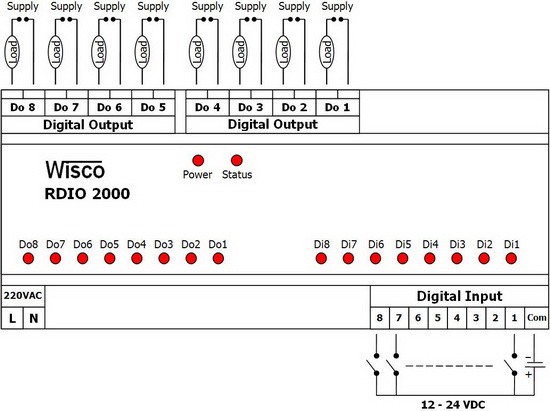

Digital Input

Digital Channel:

8 Channels

Sensor Type:

wet Contact (Opto Isolated)

wet Contact (DI to GND):

ON: 12 to 24 VDC

OFF: 0 to 3 VDC

Relay Output

Digital Channel:

8 Channels

Relay Type:

N.O.

Contact Rating:

5 A @ 250 VAC

5 A @ 30 VDC

Power Requirements

Power Supply:

110 VAC, 220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example RDIO2000/220VAC
Packagelist

Package Checklist

1. RDIO2000

Downloads
Datasheet:
application/pdf iconRDIO2000 Specification.pdf
