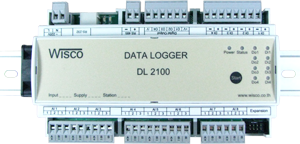

DL2100: Data Logger

ยกเลิกจำหน่าย รุ่นทดแทน: คลิก DL2200

- 8 Analog Input Channels

- 4 Digital Input Channels

- 4 Digital Output Channels

- Memory 2MB

- RS232, RS485 (Isolated)

Data Logger DL2100 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดทั้งแบบ Analog และ Digital โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่ง Analog Input สามารถเลือกให้ใช้กับ sensor ได้หลายแบบ เช่น Thermocouple, RTD (pt100), Voltage, Current เป็นต้น

การอ่านข้อมูลจาก DL2100 ทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับโมดูลผ่านทาง RS-232 หรือผ่านทาง Modem โดยมีโปรแกรมช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผล ในแบบตัวเลขหรือนำมา Plot Trend Graph ได้ ข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Window อื่น ๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

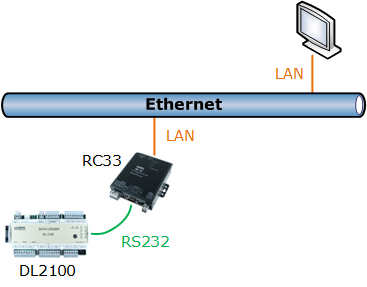

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet (RC33)

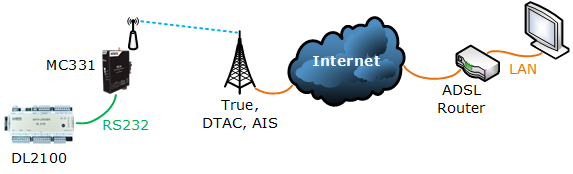

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet

Specifications

Serial Interface
Serial Standards:	RS232 Connector RJ12 Connector
	RS485 (Isolated) 2 Pin Terminal Block
Loading:	RS485 Max 32 Unit
Distance:	RS232 Length 15 m.
	RS485 Length 1 Km.
Protocol:	MODBUS ASCII/RTU, Wisco ASCII
Supply Software:	Citect, Wonderware, LAB View etc.
Serial Parameter
Baud Rate:	4800, 9600, 19200, 57600
Data Bits:	8
Stop Bits:	1
Parity:	None
Analog Input
Number of Channel:	8 Channels
Input Type:	Programmable Input
Input Range:	Thermocouple (R, S, K, E, J, T, B)
	RTD (PT100)
	Voltage mVDC (0 to 100 mVDC)
	Voltage (0 to 10, 0 to 5 VDC)
	Current (0 to 20, 0 to 40 mA)
ADC Resolution:	16 Bits
Isolation:	Relay Isolated
Digital Input
Number of Channel:	4 Channels
Sensor Type:	wet Contact
wet Contact (DI to GND):	OFF : 0 to 3 VDC
	ON : 12 to 24 VDC
Counter of Channel:	1 Channel (Channel 4 can use as counter)
Counter Frequency:	100 Hz
Digital Output
Number of Channel:	4 Channels
Output Type:	NPN Open Collector (Remote control)
Recording
Storage Internal:	2 Mbytes
Recording Interval:	1 Sec - 18 Hours (Programmable)
Record Mode:	Stop when full or Roll over
Record Mode:	Buttom SW, Set Time, Digital Trig
Data Format:	Can be Exported to MS Excel
Data Capacity:	80,580 Records (Enable AI 8 Ch/DI 4 Ch/DO 4 Ch/Time Stamp)
Power Requirements
Power Supply:	85 to 230 VAC
	12, 24 VDC (Optional)
Power Consumption
Standby:	280 mA @ 12 VDC
Start Record:	350 mA @ 12 VDC
Environmental Limits
Operating Temperature:	0 to 55 °C
Operating Humidity:	5 to 95 %RH
Storage Temperature:	0 to 70 °C
Physical Characteristics
Dimension:	W160 x H90 x D60 mm.
Mounting:	DIN Rail
Warranty
Warranty Period:	5 year
