CL25: Datalogger

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก DT21 ใช้งานร่วมกับ คลิก CL24

- 1 Pressure Channels (0-10 Bar)

- 2 Totalizer Channels

- Memory 256 KByte

- Data Exportable to Excel, Access

           Data logger CL25 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดขนาดเล็ก ทั้งค่า Pressure และ Counter (Totalizer) โดยข้อมูลนี้จะถูกเก็บอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย โดย Pressure มีย่านที่จะวัดได้ตั้งแต่ 0-10 Bar ส่วน Totalizer นั้นจะทำการนับจำนวน Pulse ที่เข้ามาและจะบันทึกค่านับทั้งหมดลงใน Memory ด้วย

           การอ่านข้อมูลที่บันทึกอยู่ในโมดูล ทำได้โดยให้ PC ต่อกับโมดูล ทาง RS-232 Port หรือ ผ่าน Modem โดยมี Software ช่วยในการอ่านข้อมูลเข้า PC ข้อมูลที่ได้จะนำมาแสดงผลบน PC ในแบบตัวเลขหรือนำมา Plot Graph ได้ ข้อมูลนี้สามารถนำไปใช้ใน Program บน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

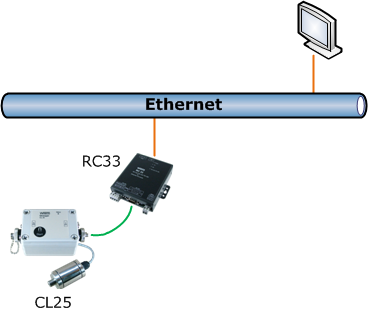

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet

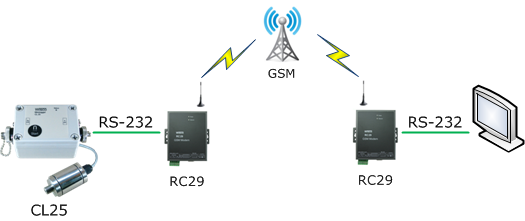

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Modem

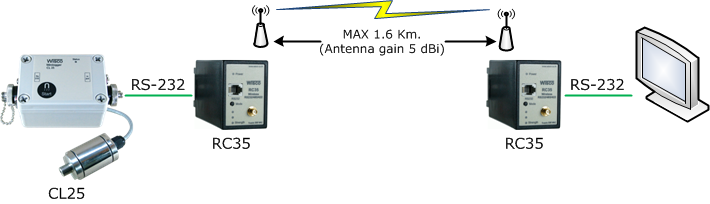

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

19200

Data Bits:

8

Stop Bits:

1

Parity:

None

Pressure Input

Number of Channel:

1 Channel

Input Type:

Pressure

Input Range:

0 to 10 Bar

ADC Resolution:

10 Bits

Accuracy:

± 0.2 % of span

Totalizer Input

Number of Channel:

2 Channels

Sensor Type:

NPN open collector or Dry contact

I/O Mode:

Even Counter

Dry Contact:

ON : Short to GND

OFF : Open

Counter Frequency:

maximum frequency 20 Hz

Minimum Pulse Width:

50 msec

Recording

Storage Internal:

256 Kbytes

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop When Full or Roll Over

Recording by:

Magnetic Starter, DI Trig

Data Format:

Can be Exported to MS Excel

Data Capacity:

131,040 Records (3 Channels)

Power Requirements

Power Supply:

Lithium Battery 7.2 VDC@2.4 AH

Power Consumption

Standby:

30 µA @ 7 VDC

Start Record:

500 µA @ 7 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W95 x H65 x D55 mm.

Protection:

IP65

Warranty

Warranty Period:

1 year
Ordering
Ordering Information:
Example CL25
Packagelist

Package Checklist

1. CL25

2. RS-232 Cable

3. Input Cable

4. Manual

5. CD Software

Downloads
Datasheet:
application/pdf iconCL25 Specification.pdf
Manual:
application/pdf iconCL25 Manager 1.2.pdf
Software:
CL25 Utility Setup V1.2.0
