DP23: Digital Remote Display

- 7-Segment LED Display

- 8 Digits Display

- Controlled by MODBUS Protocol (RS-485)

            Digital Remote Display DP23 เป็นอุปกรณ์แสดงผลด้วย LED 7-segment โดยสั่งให้แสดงผลผ่านทาง Port RS-485 ด้วย MODBUS Protocol

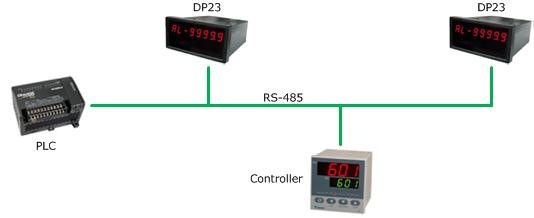

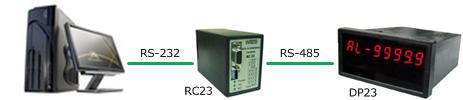

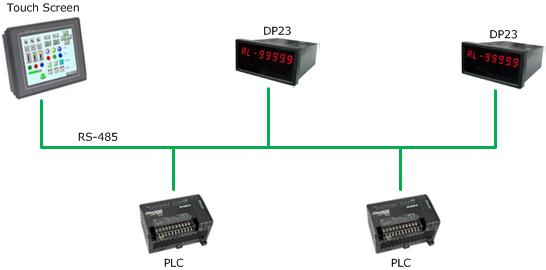

            DP23 จะมีหน้าที่เป็น Slave โดยรับคำสั่งจาก Master เช่น PLC, Touch Screen หรือ คอมพิวเตอร์มาแสดงผลตามต้องการได้ถึง 8 Digits







Panel Cutout

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bit:

8

Stop Bit:

1

Parity:

None

Monitor

Display:

8 Digits, 10 mm. (7-segment)

Display Color:

Red (std)

Power Requirements

Power Supply:

110 VAC, 220 VAC ± 20 %

12 VDC, 24 VDC ± 20 % (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W96 x H48 x D120 mm.

Panel Cutout:

W90 x H40 mm.

Mounting:

Panel Flash Mounting

Wiring:

Screw Terminals

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Power Supply
Example DP23/220 VAC
Packagelist

Package Checklist

1. DP23
