LT20: Level Transmitter

- วัดระดับของเหลว

- Output 4-20 mA

- Easy Install

            Level Transmitter LT20 เป็นอุปกรณ์วัดระดับของของเหลว โดยใช้หลักวัดความดัน โดย Output 4-20 mA จะเปลี่ยนแปลงตามระดับของของเหลว LT20 สามารถนำไปใช้วัดระดับได้ เช่น ระดับของเหลวในถัง, ระดับน้ำของบ่อ, ระดับน้ำใต้ดิน, ระดับน้ำในแม่น้ำ, ระดับน้ำเหนือเขื่อน การติดตั้งสามารถทำได้โดยหย่อน LT20 ลงไป ให้ LT20 อยู่ที่ระดับต่ำสุดของการวัด ในกรณีที่ของเหลวไม่ใช่น้ำสามารถหาค่าระดับของของเหลวนี้ที่ 20 mA ได้โดย Level Range x Specific Gravity

            ตัวอย่างเช่น LT20 มี Level Range 10 mH2o จะใช้วัด Ethanol มี Specific Gravity 0.78 ที่ 20 mA ของ Ethanol จะเท่ากับ 10 x 0.78 = 7.812 m.

In mm.

Red +

Green -


การวัดและควบคุมระดับของเหลว

การวัดระดับน้ำใต้ดิน

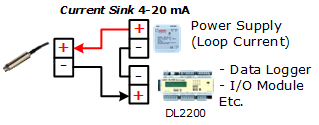

การต่อสายเข้ากับ Indicator รุ่นต่างๆของ Wisco

วัดระดับน้ำในแม่น้ำ

Specifications

Level Input

Level range:

5 m, 10 m H20

Over Pressure:

200 % of Full Scale

Analog Output

Output type:

Current (2 Wire, Loop Power)

Output range:

4 to 20 mA

Power Supply:

12 to 24 VDC

Accuracy:

± 0.5 % of Full Scale

Output Impedance:

Max. 600 Ω at 24 VDC (50 Ω/V above 12 VDC)

Environmental Limits

Medium Temperature:

0 to 60 °C

Storage Temperature:

(-)40 to 125 °C

Physical Characteristics

Protection:

IP68

Pressure Connector:

G ½ Male

Cable Length:

Level Range +2 m.

Housing Material:

Stainless Steel

Cable Characteristics and Application

Cable Material:

Copper Core PE Insulated PUR Jacket Cable

Ventilated Tube Material:

Polypropylene

Application:

Special Ventilated Cable for Submersible Level Transmitter

Warranty

Warranty Period:

1 Year

Ordering
Ordering Information: Specify Level Range
Example LT20/0-10m.
Packagelist

Package Checklist

1. LT20
