MC331: Serial to 4G LTE Converter

- Control Serial Device Over 4G (LTE)

- Built-in 4G Modem

- Simultaneously 4 Connect Device

- Extend Serial Connection Distance

- Serial Interface Compatible RS232/485/422

            Serial to 4G LTE Converter MC331 เป็นอุปกรณ์ที่ช่วยให้เครื่องมือที่มีพอร์ต RS232 หรือ RS485/RS422 สามารถส่งข้อมูลผ่านทางเครือค่ายโทรศัพท์ 4G (LTE) โดยยังคงสามารถใช้งานร่วมกับโปรแกรมของเดิมได้ ทำให้การใช้งานของอุปกรณ์สามารถเชื่อมต่อได้โดยไม่มีข้อจำกัดทาง Serial Port อีกต่อไป

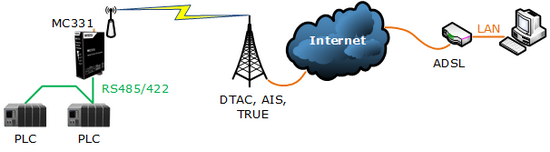

            โหมดการใช้งานของ MC331 คือ Virtual COM Mode เมื่อต้องการใช้โปรแกรมบนเครื่องคอมพิวเตอร์เพื่อติดต่อผ่าน MC331 โดยใช้ 4G สามารถจำลอง COM Port ขึ้นมาแทน ทำให้ไม่ต้องใช้อุปกรณ์ที่เกี่ยวข้องกับ COM Port ทางฝั่งของเครื่องคอมพิวเตอร์เลย


Specifications

Cellular Interface

Frequency Bands:

FDD LTE: 800/850/900/1800/2100/2600 MHz

TDD LTE: 2300/2500/2600 MHz

WCDMA: 850/900/2100 MHz

GSM: 900/1800 MHz

LTE Version:

3GPP E-UTRA Release 10

Data Transfer (Max.):

FDD LTE: 150 Mbps (DL), 50 Mbps (UL)

TDD LTE: 130 Mbps (DL), 35 Mbps (UL)

DC-HSPA+: 42 Mbps (DL), 5.76 Mbps (UL)

UMTS: 384 Kbps (DL), 384 Kbps (UL)

TD-SCDMA: 4.2 Mbps (DL), 2.2 Mbps (UL)

EDGE: 236.8 Kbps (DL), 236.8 Kbps (UL)

GPRS: 85.6 Kbps (DL), 85.6 Kbps (UL)

Output power:

FDD LTE 1800: 3.21 W

TDD LTE 2600: 1.7 W

WCDMA 850: 2.69 W

GPRS 900: 2.1 W

EDGE 900: 1.66 W

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

Accord 10 Base-T/100 Base-T standard

Data Rates:

300 - 115,200 bps

Transmission:

100 m.

Serial Interface

Serial Standards:

RS232 Through D-Type 9 pin Connecter

RS485/422 (Isolated) 5 Pin Terminal Block (Software Selectable)

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Serial Parameter

Baud Rate:

1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Power Requirements

Power Supply:

12 to 35 VDC

Power Consumption

Standby:

120 mA @ 12 VDC (1.5 W)

Upload Data:

200 mA @ 12 VDC (2.5 W)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 Year

Ordering
Ordering Information:
Example MC331
Packagelist

Package Checklist

1. MC331

2. LAN Cable

3. Antenna
